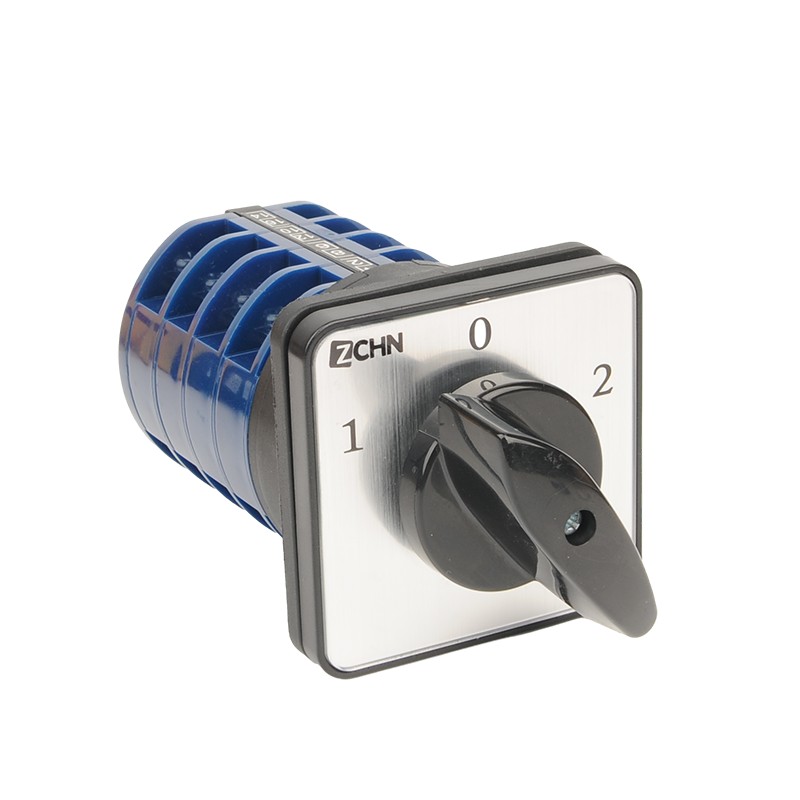

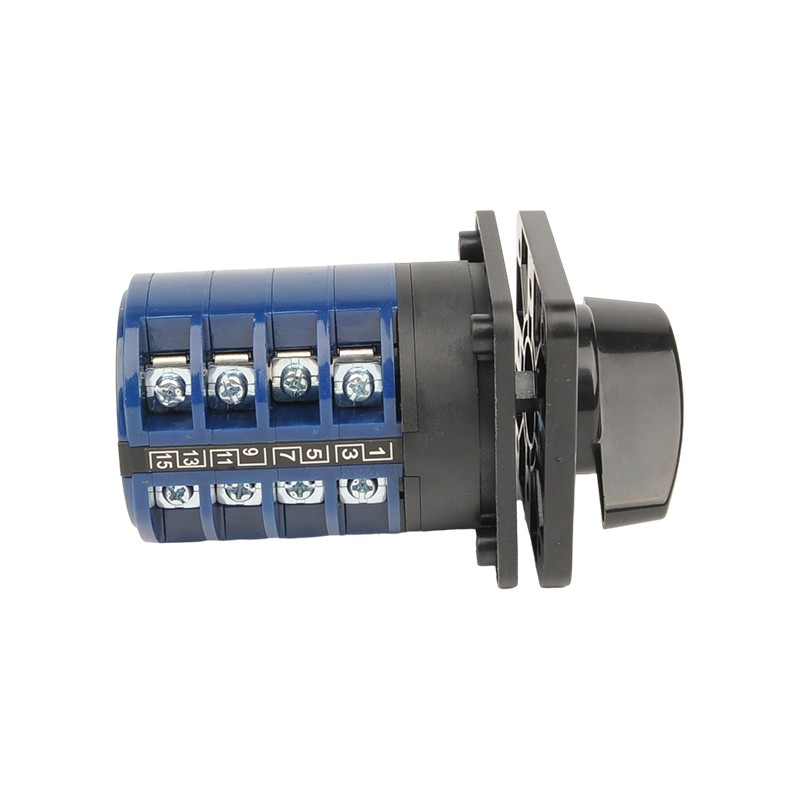

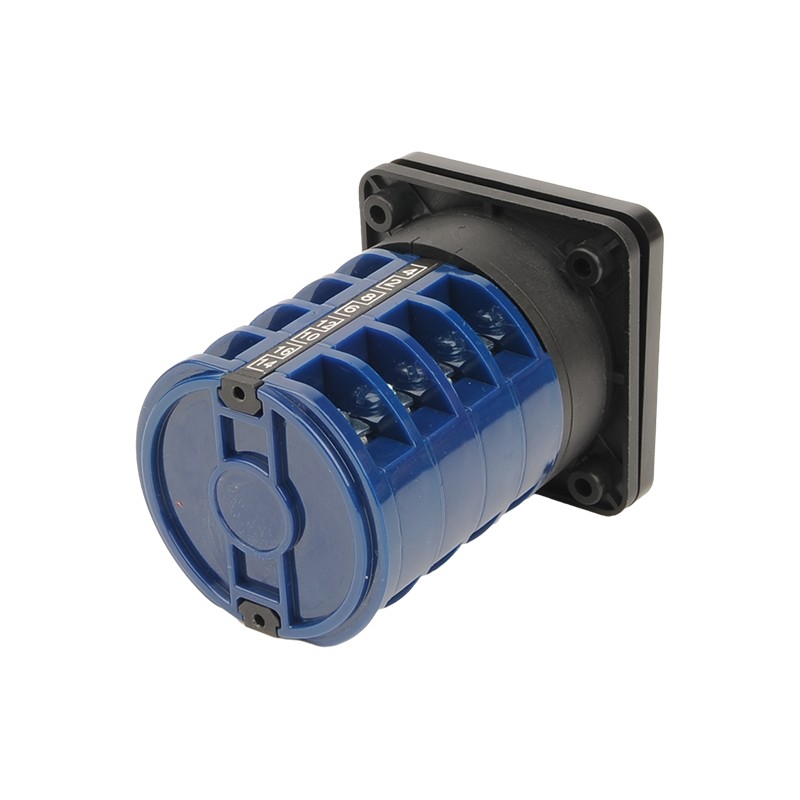

LW26 Drehschalter

Als elektrische Kontrolllösung für Multi-Szenario-Anwendungen zeigen die Transferschalter der LW26-Serie ihren eindeutigen Wert in vielen Feldern. In Bezug auf die motorische Steuerung kann es direkt steuern, den Start und die Drehung des dreiphasigen asynchronen Motors anhalten, um den Steuerungsbedarf von Werkzeugmaschinen, Förderbändern und anderen Geräten gerecht zu werden. Als Master -Controller kann es mit dem SPS -System zusammenarbeiten, um eine komplexe logische Kontrolle zu realisieren. Im Testgebiet kann sein genaues Kontaktsystem die Messanforderungen verschiedener elektrischer Parameter erfüllen. Das Produkt stärkt insbesondere die Anpassungsfähigkeit bei harten Arbeitsbedingungen, nimmt Silberlegierungskontakt und Lichtbogenlöschungskammerdesign an und kann dem Hochfrequenzstrom auswirken, den Schweißgerät und andere Geräte auswirken. Mit IP65 -Schutzgrad, Hochtemperatur -Kunststoffgehäuse und humanisiertem Betriebsbegriff wurde diese Reihe von Schalter erfolgreich in Stromversorgungssystemen, Schienenverkehr, Gebäudeverteilung, Maschinenherstellung und anderen Branchen eingesetzt, was zu einer vertrauenswürdigen Wahl der elektrischen Komponenten im Bereich der industriellen Kontrolle wurde.

LIXIN LW26 Serie Rotary Cam Switch Kombination aus Betriebsmodus und Aktuatorposition

LIXIN LW26 Serie Rotary Cam Switch Type Spezifikation

LIXIN LW26 Series Rotary Cam Switch normaler Betriebszustand

1. Die Umgebungslufttemperatur muss im Bereich von -25 ° C bis +40 ° C bleiben, wobei ein 24 -Stunden -Durchschnitt von 25 ° C liegt.

2. Die untere Grenze der Umgebungslufttemperatur sollte nicht unter -25 ° C sinken.

3. Die Installationsstellen sollten eine Höhe von 2000 m über dem Meeresspiegel nicht überschreiten.

4. Bei maximalen Temperaturbedingungen von +40 ° C sollte die relative Luftfeuchtigkeit der Luft 50%nicht überschreiten. Höhere relative Luftfeuchtigkeitsniveaus können bei niedrigeren Temperaturen zulässig sein, wie beispielsweise 90% bei 20 ° C. Es müssen besondere Vorsichtsmaßnahmen getroffen werden, um die Kondensation durch Temperaturschwankungen zu mildern.

LIXIN LW26 Serie Rotary Cam Switch Installationsbedingung:

1. Der Schalter ist in einer Umgebung mit Verschmutzungsstufe 3 installiert.

2. Die Installation sollte gemäß den Anweisungen unserer Fabrik durchgeführt werden.

LIXIN LW26 Serie Rotary Cam Switch Sortierung:

1 geteilt durch Verwendung

(1) Umwandlung für Hauptschaltkreis;

(2) Übertragungsschalter für die direkte Kontrolle des Motors; (3) Übertragungsschalter für die Hauptsteuerung und Messung.

2 Gemäß dem Betriebsmodus

(1) Positionierungstyp;

(2) selbstreplizierender Typ;

(3) Positionierung selbstreplizierender Typ.

3 Laut dem Kontaktsystem

(1) Der Switchtyp des Positionierungstyps hat 1 bis 12 Abschnitte (nur 8 Abschnitte für 63a und über den Schalter);

(2) Der Übertragungsschalter zum Selbstbestandtyp hat 1 bis 3 Abschnitte (LW26-20; Verse 1 bis 8)

(3) Der Übertragungsschalter für die direkte Steuerung des Motors hat hauptsächlich 1 bis 6 Abschnitte.

LIXIN 3-POSITION-AUS-ON-ON-ROTARY-CAM-CAM-Schalter Gesamtabmessungen und Montageabmessungen:
