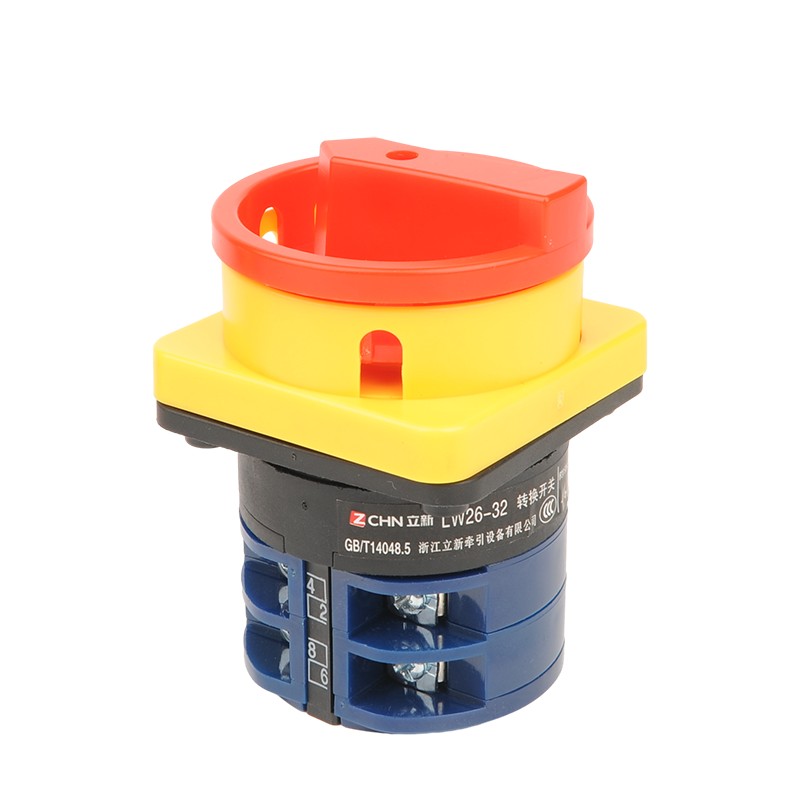

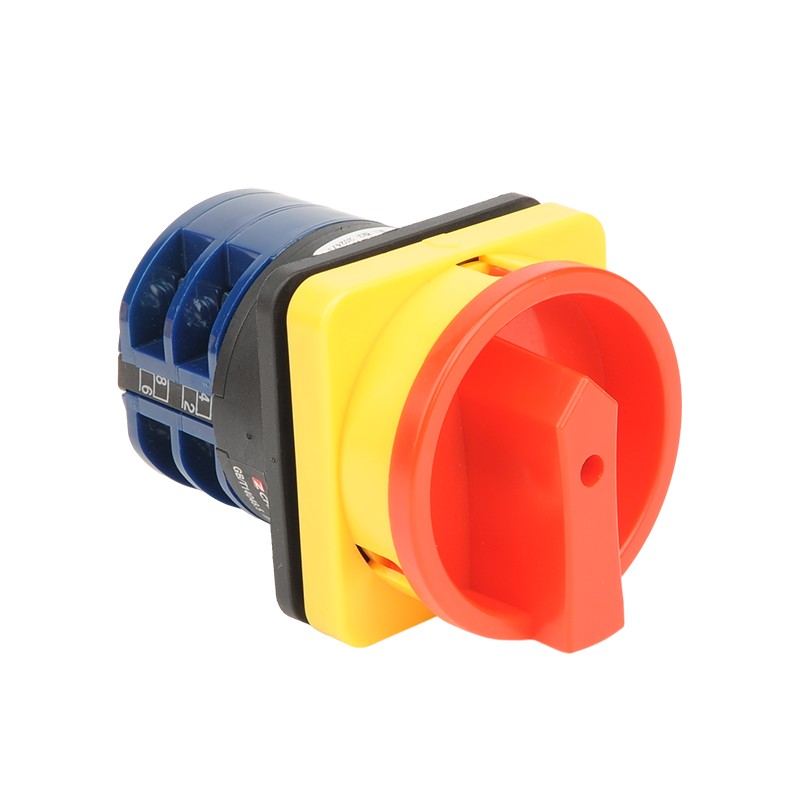

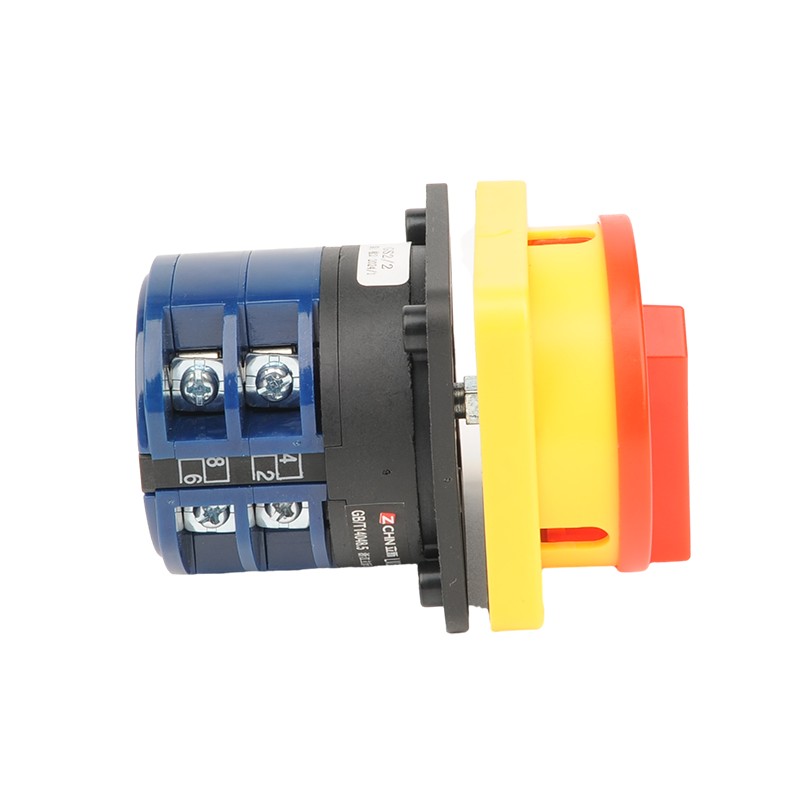

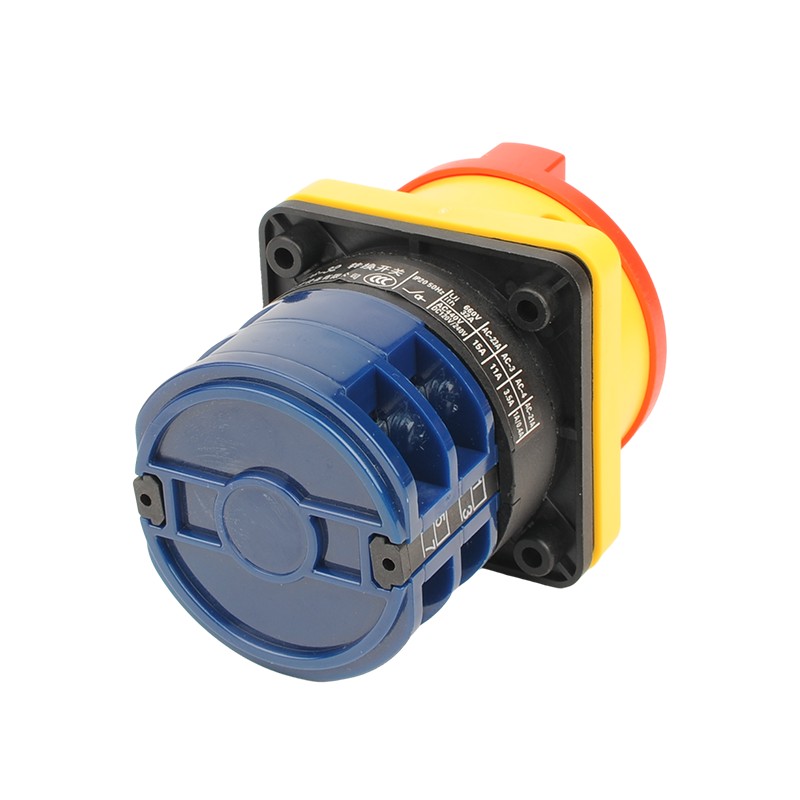

LW26GS -Serie Universal Switch

Der universelle Transferschalter von LW26Gs ist eine multifunktionale elektrische Steuerkomponente, die in der industriellen Automatisierung, in Stromversorgungssystemen und zur mechanischen Geräte zur Realisierung von Schaltungsumschaltungen, Leistungsumwandlungen und Multi-Channel-Steuerung weit verbreitet ist. Dieser Switch nimmt ein modulares Design an und unterstützt mehreren Positionen. Es ermöglicht das kostenlose Umschalten verschiedener Schaltkreise durch Drehen des Griffs und erfüllt die Bedürfnisse der meisten mittel- und niedrigen Spannungsszenarien. Der Kernvorteil liegt in der flexiblen Kontaktkonfiguration. Benutzer können die Kombination aus normalerweise geöffneten und normalerweise geschlossenen Kontakten entsprechend ihren Anforderungen anpassen, um eine komplexe Verriegelungssteuerung oder Signalschaltung zu erreichen. Darüber hinaus verwendet die LW26Gs hochelastische Kontakte mit Silberlegierung und hochtemperaturbeständige Isoliermaterialien, um einen geringen Kontaktwiderstand und eine lange Lebensdauer zu gewährleisten und gleichzeitig einen hervorragenden Bogenfestigkeit und Verschleißfestigkeit zu haben. Der Schalter ist mit klaren Positionsindikatoren und mechanischen Positionierungsgeräten ausgestattet, wodurch ein klares Betriebsgefühl sorgt, wodurch ein versehentlicher Kontakt und die Stützpanel oder die Bahninstallation mit starker Kompatibilität effektiv vermieden werden. Es ist eine effiziente Lösung im elektrischen Steuerungssystem.

Anfrage absenden

Produktbeschreibung

Der universelle Übertragungsschalter von LW26Gs mit seiner großen Anwendbarkeit und hohen Zuverlässigkeit ist zu einer idealen Wahl in den Bereichen der motorischen Steuerung, der Instrumentenmessung und der Stromversorgungsmanagement. Bei der Motorsteuerung kann es leicht vorwärts und Rückwärtsschaltung erzielen. In Leistungsverteilungssystemen wird es für die Haupt- und Sicherungsschalt- oder Lastverteilung verwendet, um eine kontinuierliche Stromversorgung zu gewährleisten. Die interne Struktur verwendet einen Doppel-Breakpoint-Kontakt mit einer starken Kapazität und unterstützt die kollaborative Arbeit von Kurzschlussschutzgeräten, wodurch die Systemsicherheit erheblich verbessert wird.

Das Switch -Design berücksichtigt sowohl die Humanisierung als auch die Intelligenz. Einige Modelle können optional mit wichtigen Sperren oder Statusanzeigenlichtern ausgestattet werden, um nicht autorisierte Vorgänge zu verhindern und den Betriebsstatus intuitiv anzuzeigen. Für komplexe Steuerungssysteme können die LW26Gs durch Erweiterungsmodule mehrstufe Kaskadierungssteuerung erreichen, die Verkabelung vereinfachen und die Wartungskosten senken. Gleichzeitig ermöglicht das kompakte Strukturdesign (Speicherplatz des Installationsraums, insbesondere für dichte Szenarien wie Schränke, Steuerboxen usw.). In Fabriken, Gebäuden und für neue Energieausrüstung können die LW26Gs die Schaltkreise genau steuern und die Haltbarkeit sicherstellen und den Benutzern ein leistungsstarkes und sicheres Conversion-Steuererlebnis bieten.

Lixin Drehspülenpadlocktyp Stromausfall Cam Switch kategorisieren

Die Vorhängeschlossschalter sind in sechs aktuellen Bewertungen erhältlich: 20A, 25A, 32A, 63A, 125A und 160A.

Lixin Drehspülenpadlocktyp-Stromausfall-CAM-Switch-Parameter (Spezifikation)

Parameter	LW26GS-20	LW26GS-25	LW26GS-32 LW26GS-32F	LW26GS-40 LW26GS-40F	LW26GS-63 LW26GS-63F	LW26GS-125	LW26GS-160	LW26GS-250
Ue (v)	440	440	440	440	440	440	440	440
Ith (a)	20	25	32	40	63	125	160	250
Dh
AC-21A (a)	20	25	32		63	100	150
AC-22A (a)	20	25	32		63	100	150
AC-23a (a)	15	22	30	37	57	90	135	200
Bewertungsleistung (p)
AC-23A (KW)	7.5	11	15	18.5	30	45	75

LIXIN Drehspadetlocktyp Stromausschnitt Cam Switch Spezifikation und Modell

Spezifikation und Modell	Panelspezifikation	Gesamtdimension
Spezifikation und Modell	Panelspezifikation	A	C	L	H	E	F	D1	D2
LW26GS-20/04-1	M1	□ 48	43	42	33	36	36	8.5	Φ4.5
LW26GS-20/04-2	M2	□ 64	43	43	42	48	48	Φ10	Φ4.5
LW26GS-20x/04-1	M1	□ 48	42	54	33	36	36	Φ8.5	Φ4.5
LW26GS-20x/04-2	M2	□ 64	42	55	42	48	48	Φ10	Φ4.5
LW26GS-25/04-1	M1	□ 48	45.2	50	33	36	36	Φ8.5	Φ4.5
LW26GS-25/04-2	M2	□ 64	45.2	51	42	48	48	Φ10	Φ4.5
LW26GS-32/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-32/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-40/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-40F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-63/04-2	M2	□ 64	66	72.5	42	48	48	Φ10	4.5
LW26GS-63/04-3	M3	□ 88	66	72.5	52	68	68	Φ13	Φ6
LW26GS-63F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-63F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-125/04-3	M3	□ 88	84	88	52	68	68	Φ13	Φ6
LW26GS-160/04-3	M3	□ 88	88	100	52	68	68	Φ13	Φ6
LW26GS-250/04-3	M3	□ 88	108	108	52	68	68	Φ13	Φ6
