Produktbeschreibung

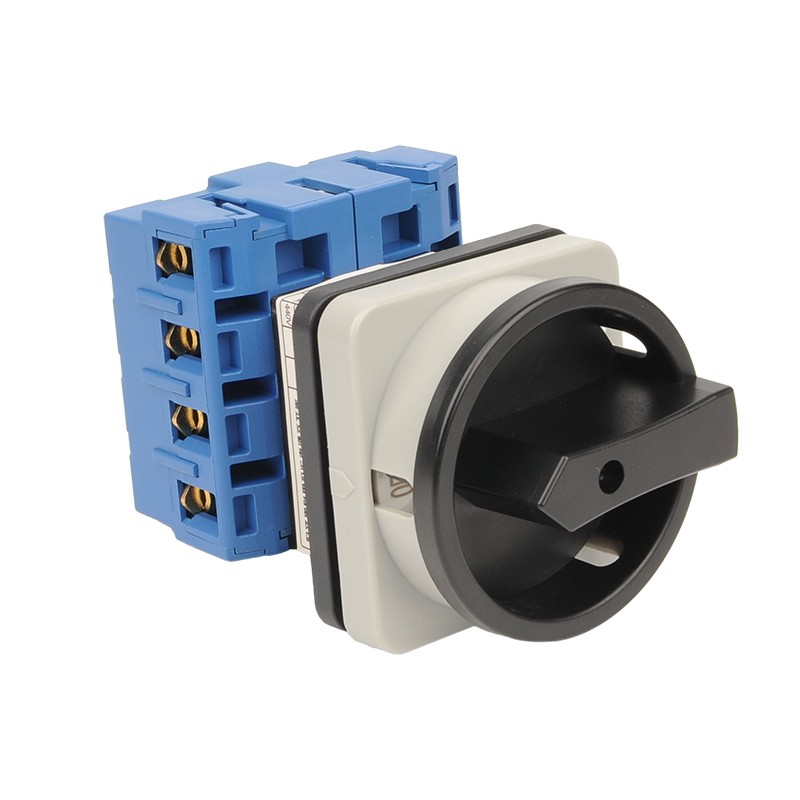

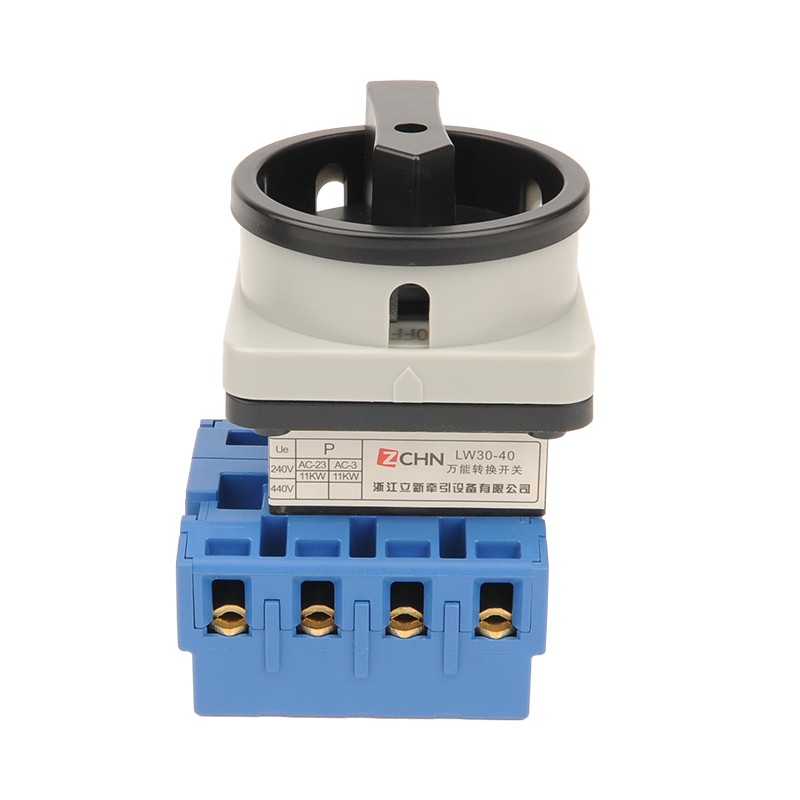

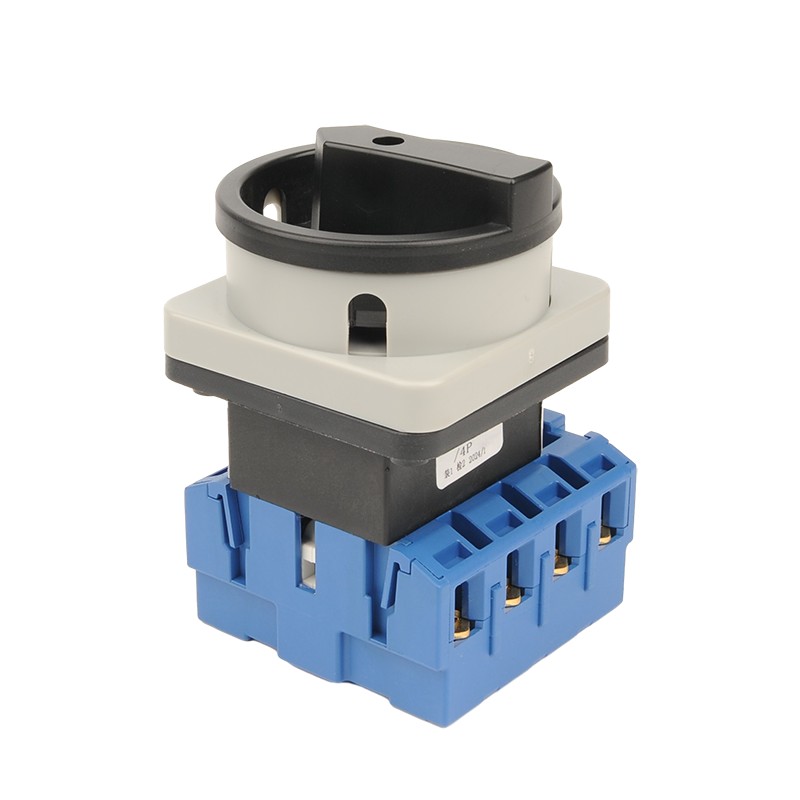

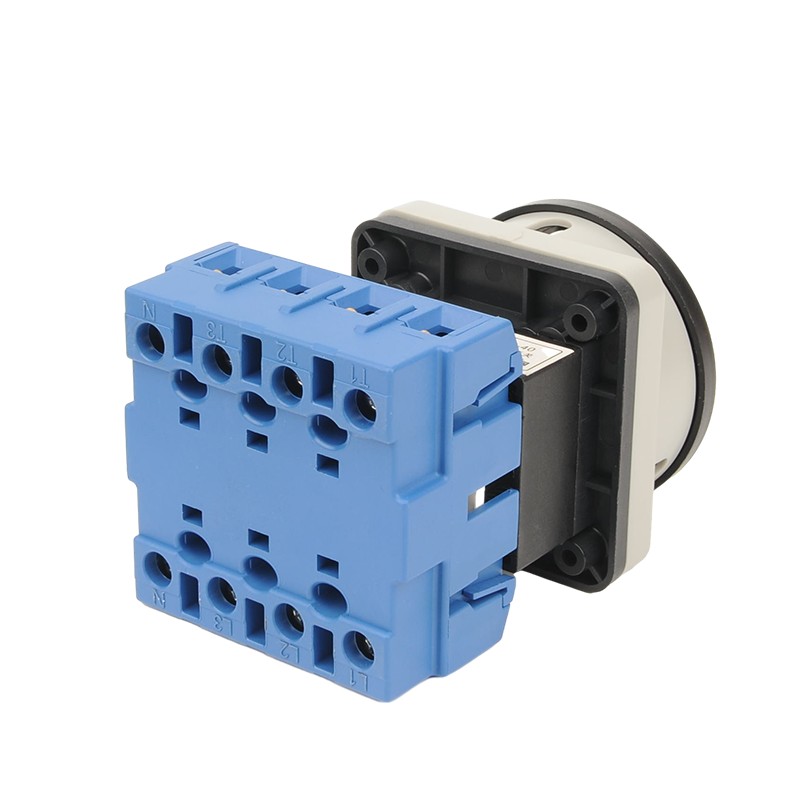

Als professioneller Herstellung in Universal Switch möchten wir Ihnen vorschlagen, unseren LIXIN LW30-Serienschalter zu kaufen, können Sie verschiedene aktuelle Klassen haben, um Ihre Anforderungen zu erfüllen. Es kann als Hauptschalter der Belüftungsinstallation, der Klimaanlage und des Pumpensystems verwendet werden. Und Sie können ihn auf den Industrieverteilungsschrank, die Motorkontrollschlaufe, einige Situationen benötigen, die häufig zu einem Häufigkeitsbetrieb oder dem Häufigkeitsbetrieb erforderlich sind.

Der Schalter der LW30 -Serie verfügt über viele Merkmale, wie geringe Volumen, kompakte Struktur, selektive Materialien, bessere Isolierung, Fingerschutz, sicher und zuverlässig. Es ist länger als andere gleiche Typ -Schalter, schnelle Trennungsgeschwindigkeit, geeignet für direkte Schalter. Damit sich einige Vorsichtsmaßnahmen an der Installation anbauen müssen. Wenn Sie nicht den Schalter einbauen. Temperatur und Feuchtigkeit müssen die Anpassungsschrauben verwenden, um den Schalter zu sichern.

Arbeitsbedingungen der Lastveränderung der Ladung der LW30 -Serie über Switch

Normale Arbeitsbedingungen

(1) Die Umgebungslufttemperatur überschreitet +40 Grad nicht und die Durchschnittstemperatur innerhalb von 24 Stunden überschreitet 25 ° C nicht;

(2) Die untere Grenze der Umgebungslufttemperatur überschreitet -25 ° C nicht

(3) die Höhe des Installationsortes überschreitet 2000 m nicht;

(4) Wenn die maximale Temperatur +40 ° C beträgt, liegt die relative Luftfeuchtigkeit der Luft nicht über 50%. Eine höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen wie 90% bei 20 ° C zulässig. Es sollten besondere Maßnahmen ergriffen werden, um mit Kondensation umzugehen, die gelegentlich aufgrund von Temperaturänderungen auftreten.

Installationsbedingungen

(1) Der Schalter ist unter Umgebungsbedingungen des Umweltverschmutzungsniveaus 3 installiert;

(2) Installieren Sie gemäß den Anweisungen der Fabrik.

Einstufung

1. Gemäß den Nutzungskategorien

(1) AC-23a

(2) AC-3

2. Gemäß der vorgesehenen Schutzstufe (1) ohne Switch -Box: IP20

(2) mit thermoplastischen versiegelten Schalterbox: IP65

Hilfspezifikationscode

Anzahl der Ebenen: 3 für die dritte Ebene, 4 für die vierte Ebene

Zusätzliche Kontakte: 0 ohne, 1 mit seitlich montierten Hilfskontakten

Zwischenterminal: 0 ohne, 1 mit neutralem Terminal

Erdungsanschluss: 0 ohne, 1 mit Erdungsanschluss

Produktmodell und seine Bedeutung

LAD -LAD -LAD -SCHREISKELNUNGS -Änderung des Switch -Parameters (Spezifikation)

Modellspezifikationen	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Vereinbarte Heizungsstrom lth a	25 (20)	32	40	63	80	100
Nennbetriebsspannung ue v	240 440	240 440	240 440	240 440	240 440	240 440
Bewertungswert LE/PE
AC-21A und/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7,5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 und/KW	11.7/3 11.7/5.5	15/4 15/7,5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
