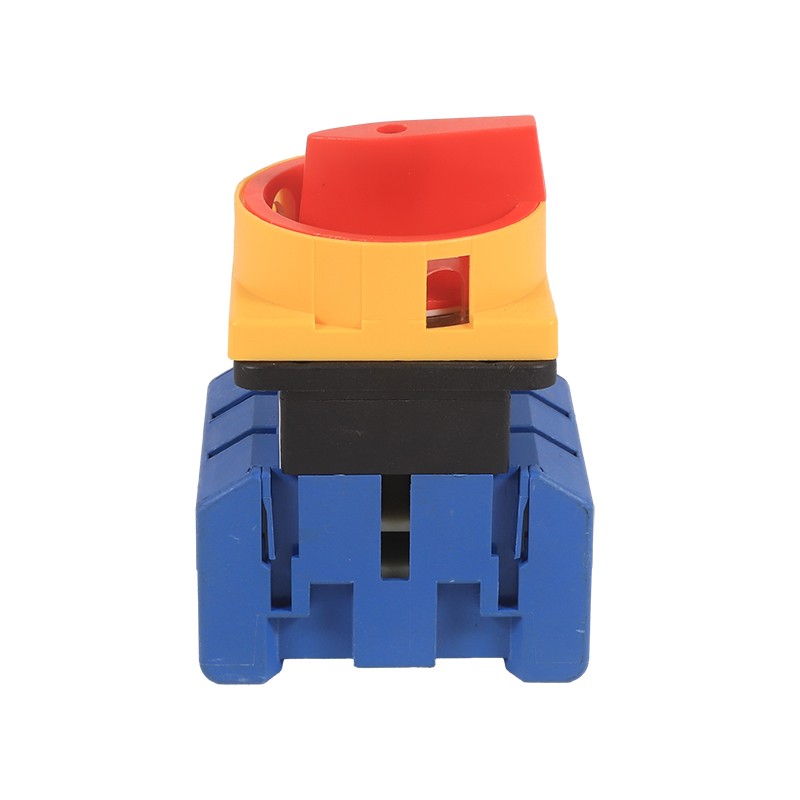

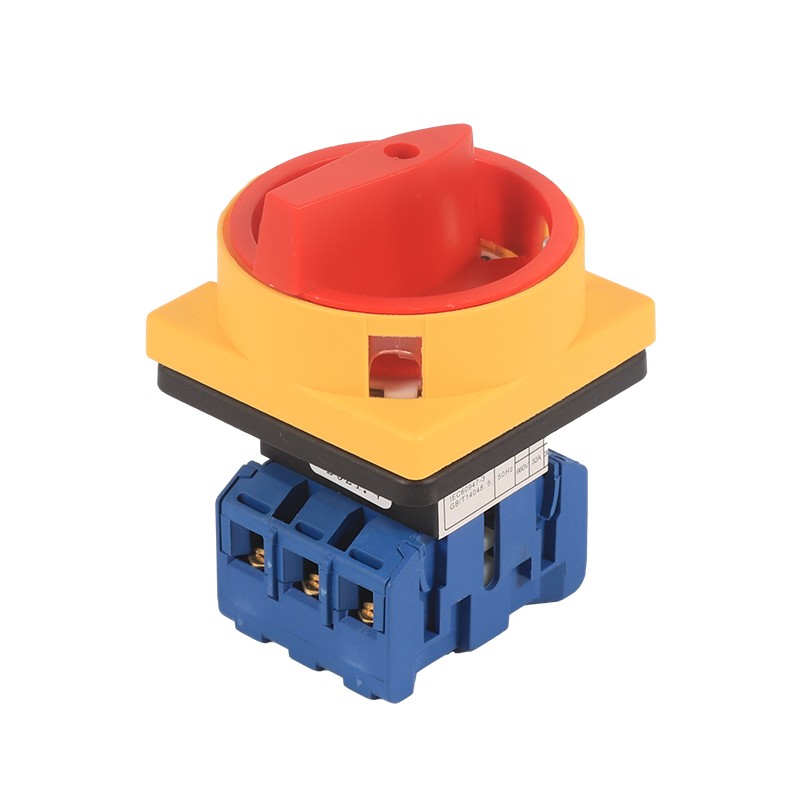

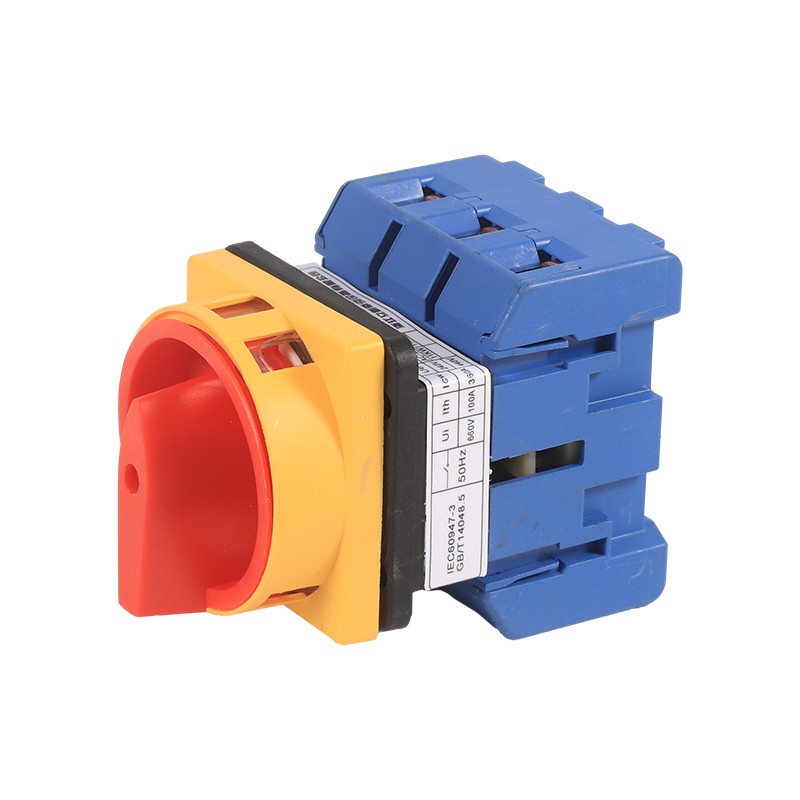

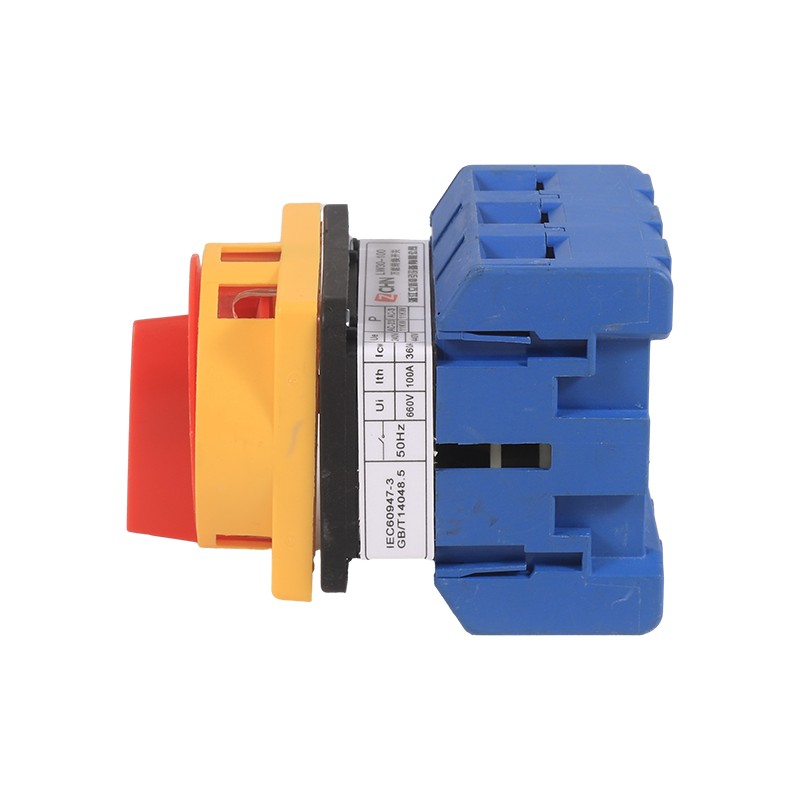

Universal Switch der LW30 -Serie

Der Universal Switch der LW30-Serie ist ein elektrisches Steuergerät, das Multifunktionsfunktion und hohe Zuverlässigkeit integriert. Es wird hauptsächlich in industriellen und zivilen elektrischen Systemen mit AC 50Hz, der Betriebsspannung von 440 V und darunter verwendet und Strom bis zu 100A bewertet. Mit seinem ausgezeichneten elektrischen Leistung und dem modularen Konzept wird das Produkt häufig als Hauptantriebsumschaltungsvorrichtung im Risikosteuerungssystem, der zentralen Klimaanlageneinheit, der Wasserversorgung und der Entwässerungspumpenstation und anderen Szenen verwendet.

Anfrage absenden

Produktbeschreibung

LW30 Switch hat die Vorteile von geringer Größe, kompakter Struktur, exquisites Materialauswahl, guter Isolierung, Fingerschutzfunktion, Sicherheit und Zuverlässigkeit. Sie können andere Kontaktblöcke auf dem 3-poligen Standardblock hinzufügen, ohne den Schalter zu entfernen.

Diese Serie von Schaltern verwendet eine zusammengesetzte Struktur von hochfesten technischen Kunststoffen und hochwertigen Legierungskontaktmaterialien und maximiert die Raumnutzung durch dreidimensionales Kontaktlayout. Die Kernkomponente übernimmt das Legierungs -Doppelbruch -Kontaktsystem mit dem Patentkonstruktion von schnellem Bruchmechanismus und hemmt die Bogenerzeugung effektiv. Die Produkte haben ISO9001 Quality Management System -Zertifizierung sowie CCC und andere internationale Zertifizierungen bestanden. Mit seiner kompakten Struktur, der hervorragenden Sicherheitsleistung und dem flexiblen Konfigurationsschema ist diese Reihe von Schaltern zu einer wichtigen elektrischen Komponente in intelligenten Gebäuden, industriellen Automatisierung und neuen Energiefeldern geworden.

Arbeitsbedingungen der Lastveränderung der Ladung der LW30 -Serie über Switch

Normale Arbeitsbedingungen

(1) Die Umgebungslufttemperatur überschreitet +40 Grad nicht und die Durchschnittstemperatur innerhalb von 24 Stunden überschreitet 25 ° C nicht;

(2) Die untere Grenze der Umgebungslufttemperatur überschreitet -25 ° C nicht

(3) die Höhe des Installationsortes überschreitet 2000 m nicht;

(4) Wenn die maximale Temperatur +40 ° C beträgt, liegt die relative Luftfeuchtigkeit der Luft nicht über 50%. Eine höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen wie 90% bei 20 ° C zulässig. Es sollten besondere Maßnahmen ergriffen werden, um mit Kondensation umzugehen, die gelegentlich aufgrund von Temperaturänderungen auftreten.

Installationsbedingungen

(1) Der Schalter ist unter Umgebungsbedingungen des Umweltverschmutzungsniveaus 3 installiert;

(2) Installieren Sie gemäß den Anweisungen der Fabrik.

Einstufung

1. Gemäß den Nutzungskategorien

(1) AC-23a

(2) AC-3

2. Gemäß der vorgesehenen Schutzstufe (1) ohne Switch -Box: IP20

(2) mit thermoplastischen versiegelten Schalterbox: IP65

Hilfspezifikationscode

Anzahl der Ebenen: 3 für die dritte Ebene, 4 für die vierte Ebene

Zusätzliche Kontakte: 0 ohne, 1 mit seitlich montierten Hilfskontakten

Zwischenterminal: 0 ohne, 1 mit neutralem Terminal

Erdungsanschluss: 0 ohne, 1 mit Erdungsanschluss

Produktmodell und seine Bedeutung

LAD -LAD -LAD -SCHREISKELNUNGS -Änderung des Switch -Parameters (Spezifikation)

Modellspezifikationen	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Vereinbarte Heizungsstrom lth a	25 (20)	32	40	63	80	100
Nennbetriebsspannung ue v	240 440	240 440	240 440	240 440	240 440	240 440
Bewertungswert LE/PE
AC-21A und/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7,5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 und/KW	11.7/3 11.7/5.5	15/4 15/7,5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
