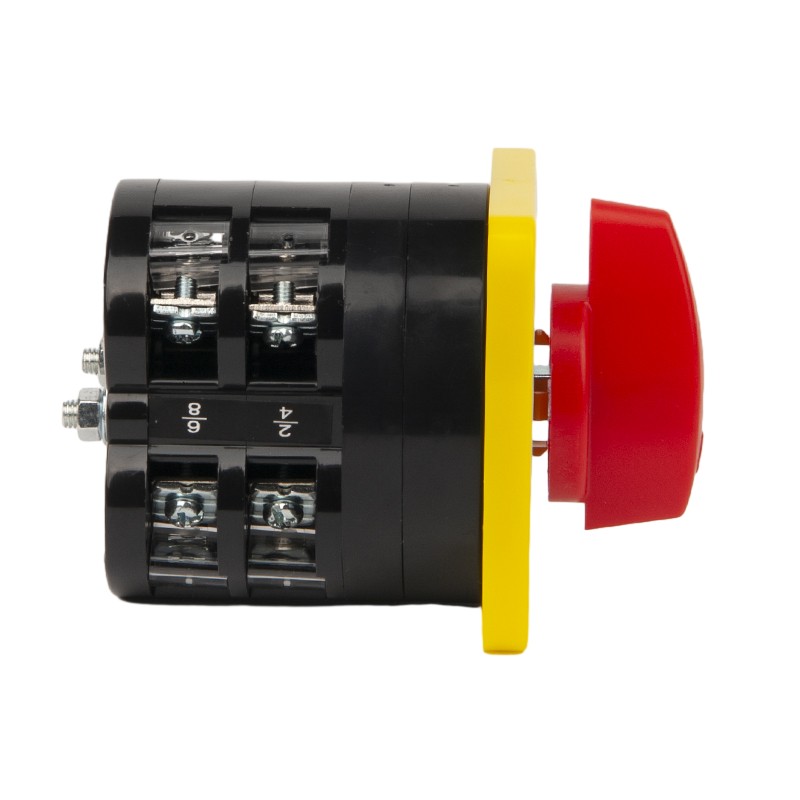

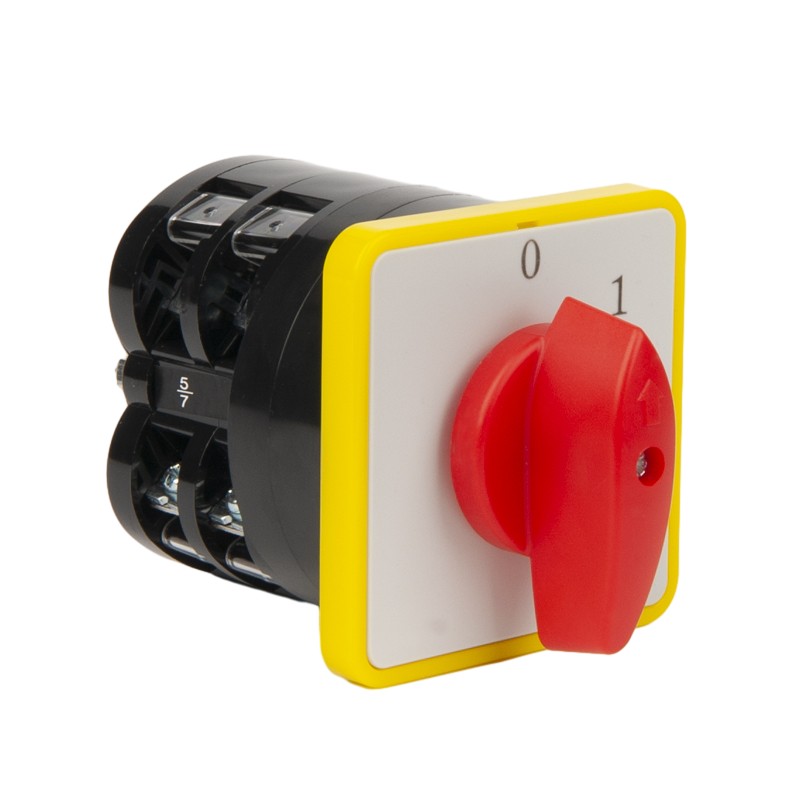

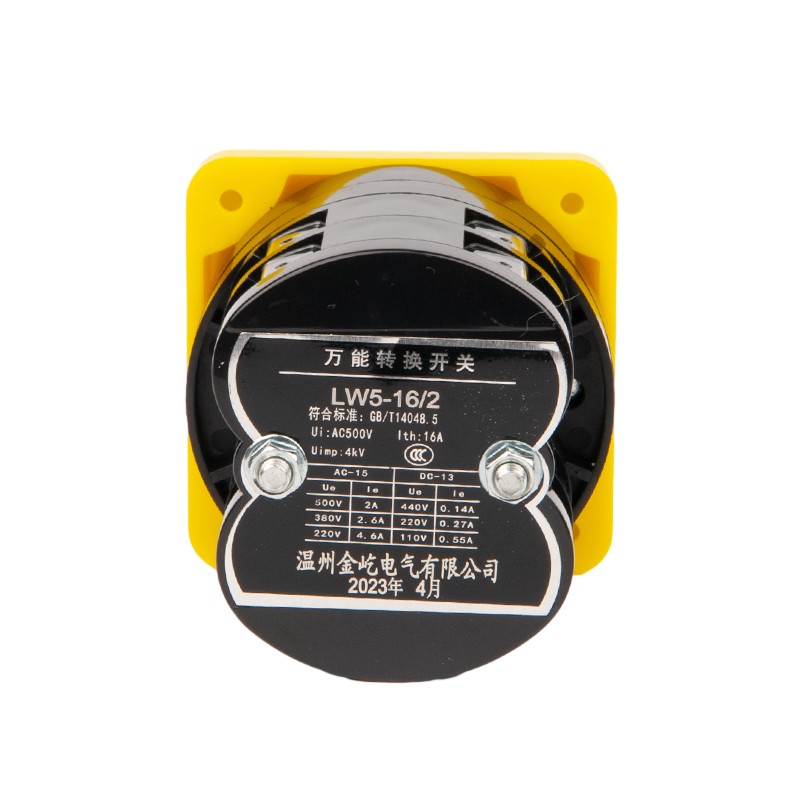

LW5-16A/2P-Umschalter

Sie können den Umschalter von Lixin LW5 -Serie mit Vertrauen kaufen, wir haben die hohe Qualität und die hervorragende Leistungsprodukte. Der Schalter der LW5 -Serie wird zum Schalten der elektrischen Kontrolllinien in der Schaltung verwendet, und auch die Start, die reversible Transformation und die Geschwindigkeitsänderung des Motors. Anwendung für alle Arten der Verteilungsschranks, die Verteilungsschranks, die Schaltkabinen und andere elektrische Geräte. effizienter und sicherer Betrieb des elektrischen Systems.

Modell:LW5-16A/2P

Anfrage absenden

Produktbeschreibung

Der Kernvorteil des Umstellungsschalters der LW5-Serie ist eine hohe Anpassung und die Kompatibilität, die mehrere Sätze unabhängiger Kontaktkombinationen unterstützt und die Synchronsteuerung mit mehreren Schleifen erreicht, um den Komplex-System-Logik-Switching-Bedarf zu decken. Das kompakte Installationsdesign unterstützt unterschiedliche Art der Verbindungen.

Der universelle Rotationsschalter von Lixin ist nicht nur eine elektrische Komponente, sondern auch ein Engagement für Innovation und Qualität. Durch die Stärkung von Benutzern mit beispielloser Kontrolle und Flexibilität revolutioniert dies die Verwaltung elektrischer Systeme und bietet eine zuverlässige und effiziente Lösung für moderne Herausforderungen.

Lixin Environmental Protect Rotary CAM Switch Parameter (Spezifikation)

verwenden	Meisterkontrolle	Direkter Steuermotor
Ith a	16	16
Ue v	125220250380400500	380
Die
AC-15 und	4.6 2.6 2.0
AC-3 und		12
AC-4 und		3.5
DC-13 Double Break Point a	0,55 0,27 0,14
DC-13 Vier-Break-Punkt a	0,82 0,41 0,20

Lixin Environmental Protect Rotary Cam Switch Mechanische und elektrische Lebensdauer

Mechanische Lebensdauer: 0,3 × 10 ⁶ -Zyklen mit einer Betriebsfrequenz von 300 Zyklen pro Stunde.

Elektrische Lebensdauer:

-für AC-15 und DC-13: 0,1 × 10 ° C-Zyklen mit einer Betriebsfrequenz von 300 Zyklen pro Stunde.

- für AC-3: 0,1 × 10 ° ⁶-Zyklen mit einer Betriebsfrequenz von 120 Zyklen pro Stunde.

- für AC-4: 0,1 × 10 ° ⁶-Zyklen mit einer Betriebsfrequenz von 120 Zyklen pro Stunde.

(Hinweis: AC-15 und DC-13 Siehe bestimmte Arten von elektrischen Belastungen, während AC-3 und AC-4 auf unterschiedliche Schalttypen zum Schalten von Wechselstrommotoren beziehen.)

Betriebsart	Feature -Code	Stellantriebsposition
Selbstreplizierender Typ	A	0 ° -45 °
Selbstreplizierender Typ	B	45 ° → 0 ° -45 °
Suchart Typ	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
