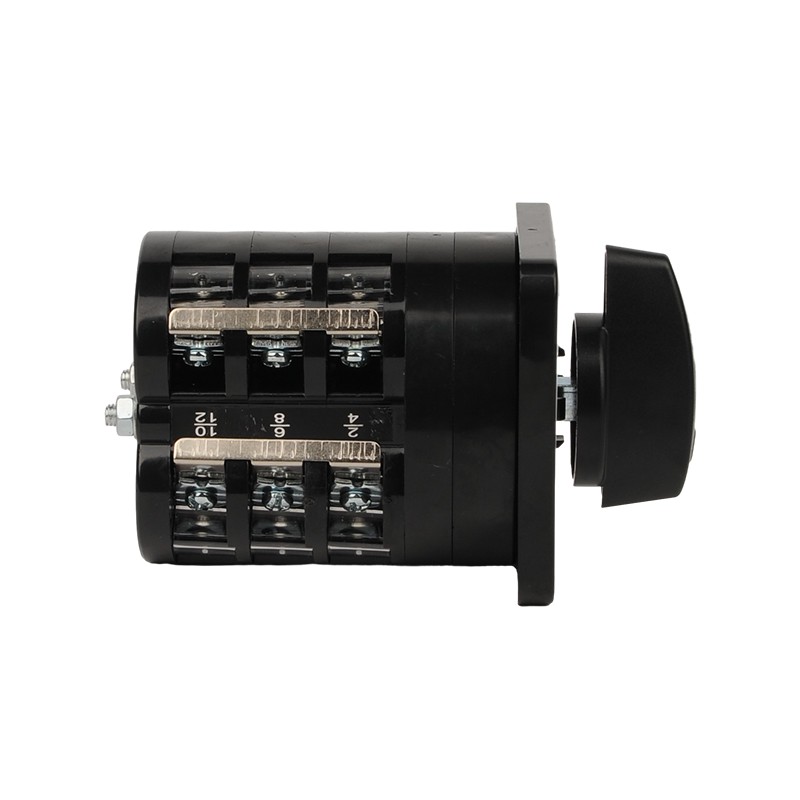

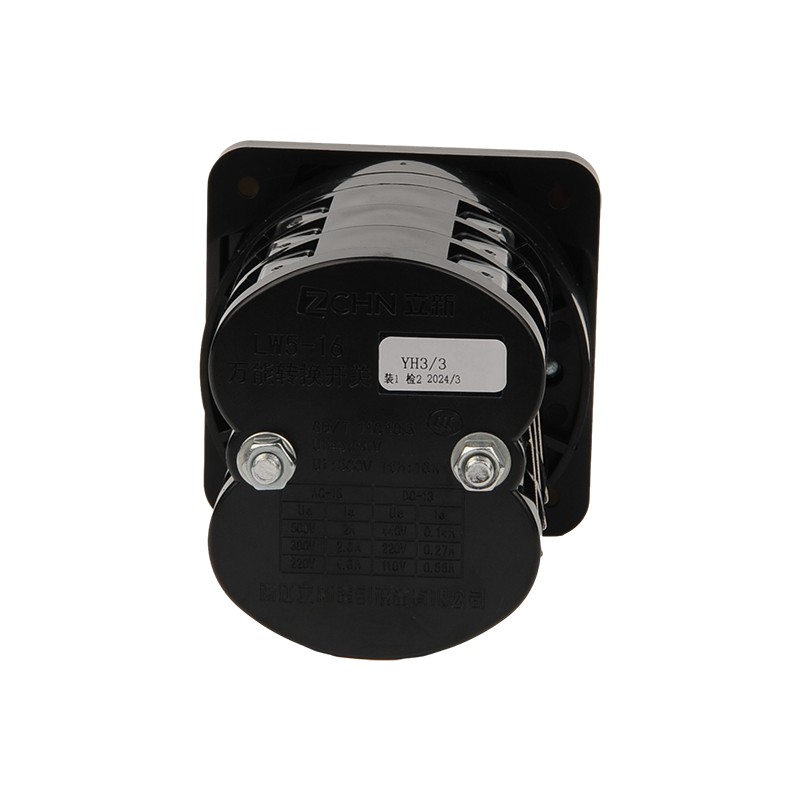

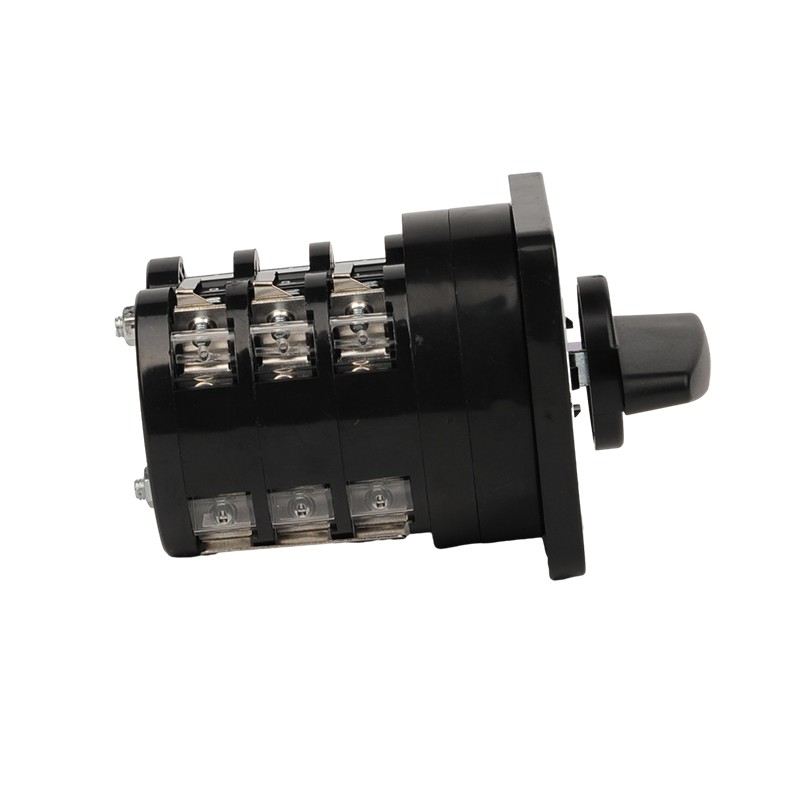

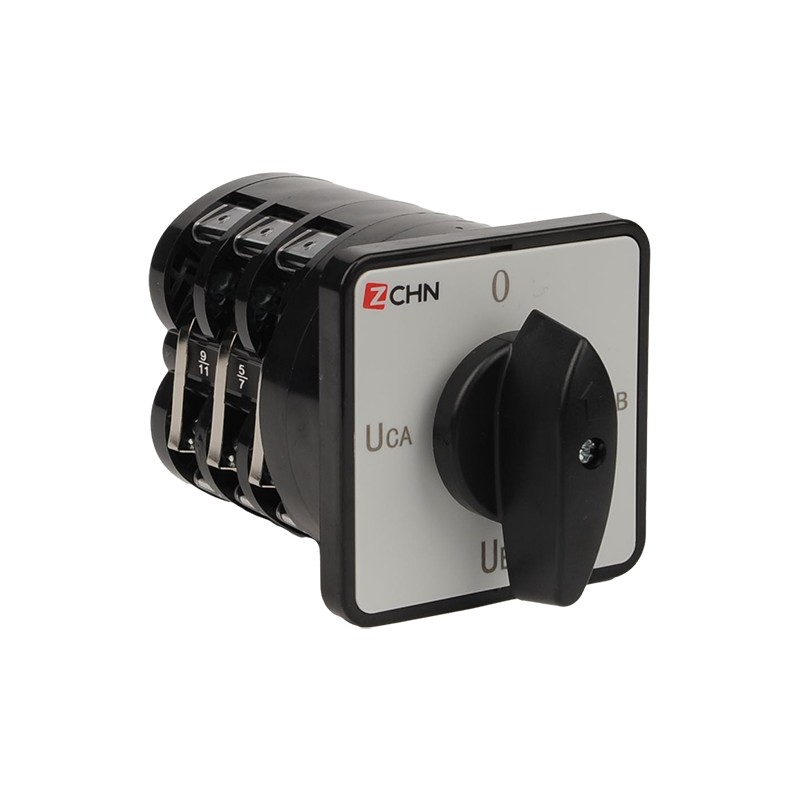

LW5-16A/3p Universal Switch
Sie können Lixin LW5-16/3p Universal Switch mit Vertrauen kaufen. Die folgenden Nachrichten sind die Bedeutung von „LW5-16A/3p“. „LW5“ bedeutet die Produktreihe, „16a“, die vereinbarte Heizstrom darstellt, die 16 Ampere „3p“ -Ständer für die Anzahl der Polen ist.
Anfrage absenden
Produktbeschreibung
Diese universellen Switches der LW5 -Serie haben kompakte Struktur, hohe Stabilität und Zuverlässigkeit. Sie kann stabil in harten Umgebungen und komplexen Schaltungen funktionieren.
Die LW5 -Serie wird durch seine kompakte und robuste Struktur, eine sorgfältige Materialauswahl, eine bessere Isolierung und den Fingerschutz unterschieden. Die LW5 -Serie sorgt für Sicherheit. Darüber hinaus können zusätzliche Kontaktblöcke mühelos in den 3 Poles Standardblock aufgenommen werden, ohne dass eine Demontage erforderlich ist.
Lixin Environmental Protect Rotary CAM Switch Parameter (Spezifikation)
|
verwenden |
Meisterkontrolle |
Direkter Steuermotor |
|
Ith a |
16 |
16 |
|
Ue v |
125220250380400500 |
380 |
|
Die |
||
|
AC-15 und |
4.6 2.6 2.0 |
|
|
AC-3 und |
12 |
|
|
AC-4 und |
3.5 |
|
|
DC-13 Double Break Point a |
0,55 0,27 0,14 |
|
|
DC-13 Vier-Break-Punkt a |
0,82 0,41 0,20 |
Lixin Environmental Protect Rotary Cam Switch Mechanische und elektrische Lebensdauer
Mechanische Lebensdauer: 0,3 × 10 ⁶ -Zyklen mit einer Betriebsfrequenz von 300 Zyklen pro Stunde.
Elektrische Lebensdauer:
-für AC-15 und DC-13: 0,1 × 10 ° C-Zyklen mit einer Betriebsfrequenz von 300 Zyklen pro Stunde.
- für AC-3: 0,1 × 10 ° ⁶-Zyklen mit einer Betriebsfrequenz von 120 Zyklen pro Stunde.
- für AC-4: 0,1 × 10 ° ⁶-Zyklen mit einer Betriebsfrequenz von 120 Zyklen pro Stunde.
(Hinweis: AC-15 und DC-13 Siehe bestimmte Arten von elektrischen Belastungen, während AC-3 und AC-4 auf unterschiedliche Schalttypen zum Schalten von Wechselstrommotoren beziehen.)
|
Betriebsart |
Feature -Code |
Stellantriebsposition |
|
Selbstreplizierender Typ |
A |
0 ° -45 ° |
|
B |
45 ° → 0 ° -45 ° |
|
|
Suchart Typ |
C |
0 ° 45 ° |
|
D |
45 ° 0 ° 45 ° |
|
|
E |
45 ° 0 ° 45 ° 90 ° |
|
|
F |
90 ° 45 ° 0 ° 45 ° 90 ° |
|
|
G |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
|
H |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
|
l |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
|
|
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
|
|
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
|
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
|
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
|
|
N |
45 ° 45 ° |
|
|
P |
90 ° 0 ° 90 ° |
Lixin Environmental Protect Rotary CAM Switch Gesamtabmessungen und Montageabmessungen
