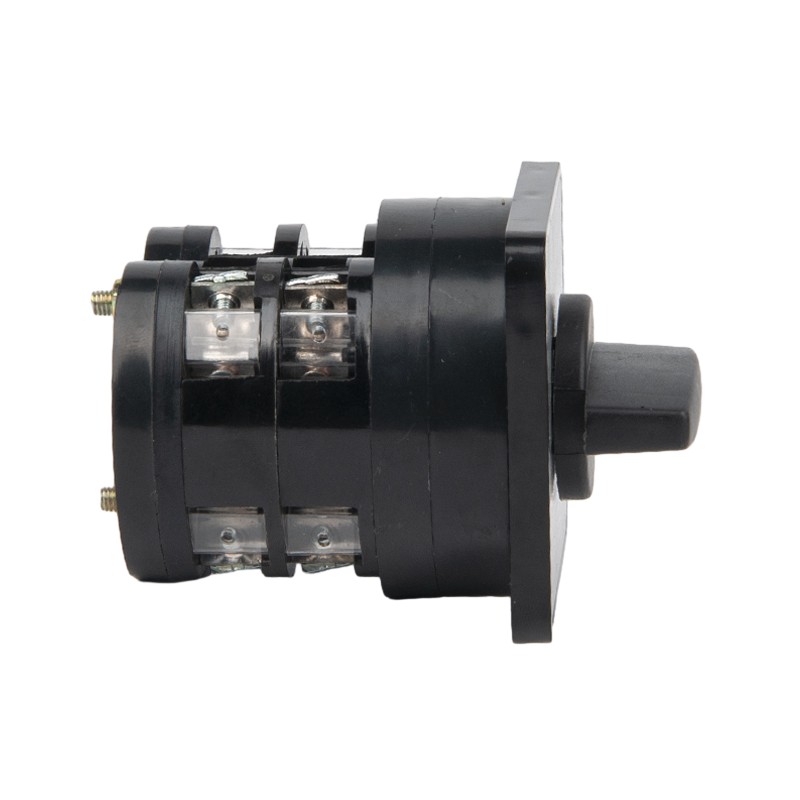

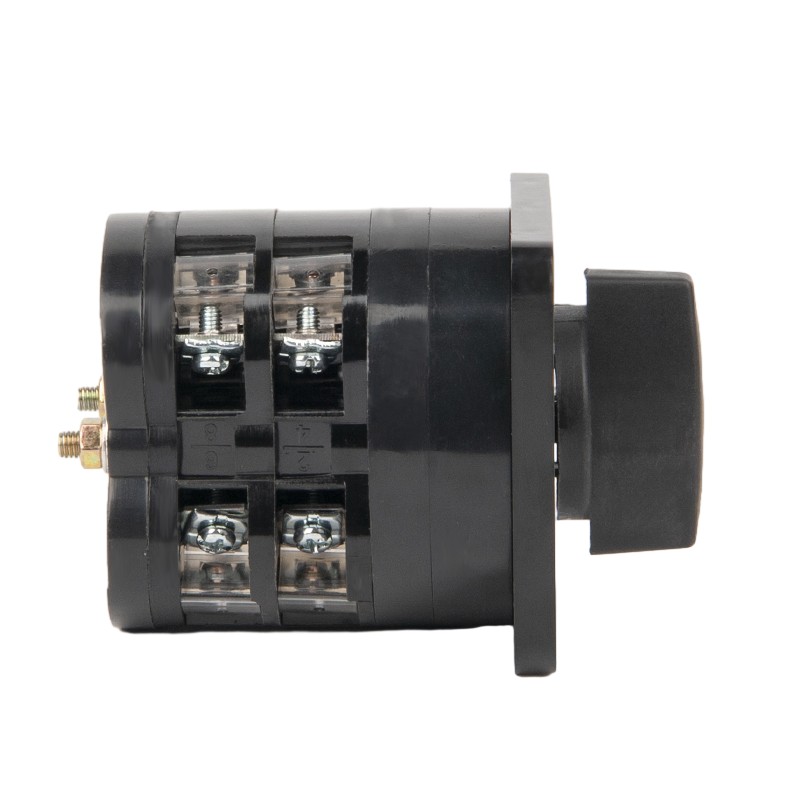

LW5 -Umschalter

Der Universal Switch der LW5-Serie ist eine Art Mehrzweck-Elektrokontrollgeräte, das im Bereich der industriellen Automatisierung weit verbreitet ist. Der Schalter ist ein modulares Kombinationsdesign mit 6-12 Kontaktpaaren von Kontaktanordnungen, die durch verschiedene Spezifikationen von Positionierungsmechanismen eine Mehrgleissteuerung ermöglicht und einen Nennstrom von bis zu 16a für eine zuverlässige elektrische Isolierung aufweist.

Anfrage absenden

Produktbeschreibung

Da die Kernkomponente der Schaltungsumwandlung nicht nur das Umschalten herkömmlicher elektrischer Kontrolllinien erkennen kann, sondern auch die Kontrolle über kleine und mittlere Strommotoren, reversible Betriebsumschaltungen und Multi-Gang-Geschwindigkeitsgeschwindigkeitsanpassungen, insbesondere geeignet für die Arbeitsumgebung, die den laufenden Zustand häufig verändern muss. Die Schutzgrade erreicht IP55, die sich an das nasse und staubige industrielle Umfeld anpassen kann. Durch die Änderung der Winkelkombination des CAM -Mechanismus kann die voreingestellte Voreinstellung von bis zu 6 verschiedenen Steuerungsprogrammen realisiert werden, um die unterschiedlichen Steueranforderungen von Werkzeugmaschinengeräten, Machinerie, Hubgeräten usw. zu erfüllen. Das Produkt entspricht der GB14048.3 -Standard, Standard, erhalten Sie eine obligatorische Zertifizierung von Kurzschaltkreis und können überlastete Schutzfunktionen bei der Unterstützung von Thempern von Thempern erhalten.

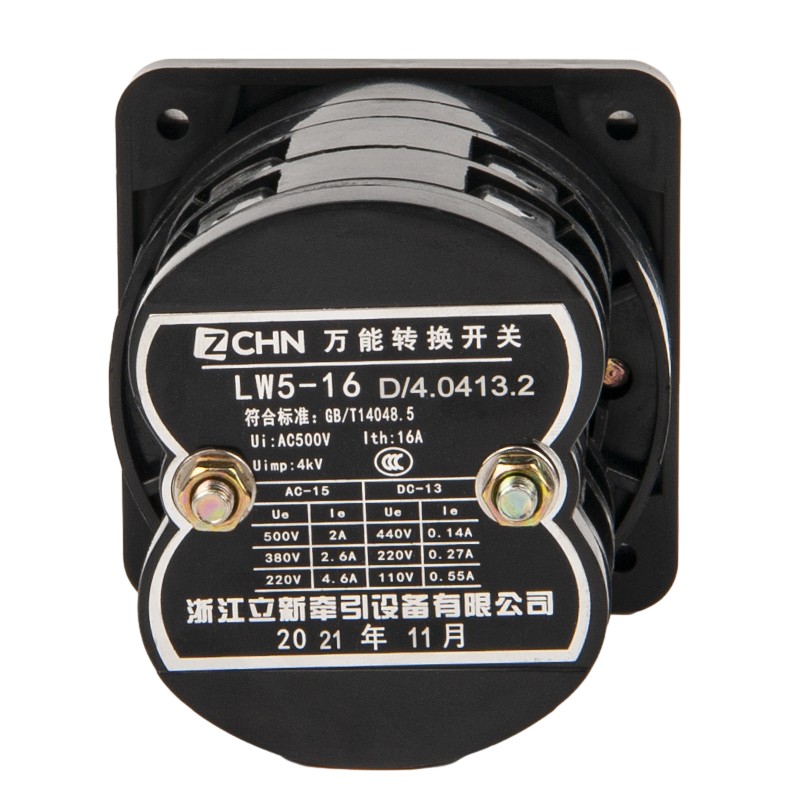

Lixin Environmental Protect Rotary CAM Switch Parameter (Spezifikation)

verwenden	Meisterkontrolle	Direkter Steuermotor
Ith a	16	16
Ue v	125220250380400500	380
Die
AC-15 und	4.6 2.6 2.0
AC-3 und		12
AC-4 und		3.5
DC-13 Double Break Point a	0,55 0,27 0,14
DC-13 Vier-Break-Punkt a	0,82 0,41 0,20

Lixin Environmental Protect Rotary Cam Switch Mechanische und elektrische Lebensdauer

Mechanische Lebensdauer: 0,3 × 10 ⁶ -Zyklen mit einer Betriebsfrequenz von 300 Zyklen pro Stunde.

Elektrische Lebensdauer:

-für AC-15 und DC-13: 0,1 × 10 ° C-Zyklen mit einer Betriebsfrequenz von 300 Zyklen pro Stunde.

- für AC-3: 0,1 × 10 ° ⁶-Zyklen mit einer Betriebsfrequenz von 120 Zyklen pro Stunde.

- für AC-4: 0,1 × 10 ° ⁶-Zyklen mit einer Betriebsfrequenz von 120 Zyklen pro Stunde.

(Hinweis: AC-15 und DC-13 Siehe bestimmte Arten von elektrischen Belastungen, während AC-3 und AC-4 auf unterschiedliche Schalttypen zum Schalten von Wechselstrommotoren beziehen.)

Betriebsart	Feature -Code	Stellantriebsposition
Selbstreplizierender Typ	A	0 ° -45 °
Selbstreplizierender Typ	B	45 ° → 0 ° -45 °
Suchart Typ	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
