Was ist das strukturelle Prinzip des Umwandlungsschalters?

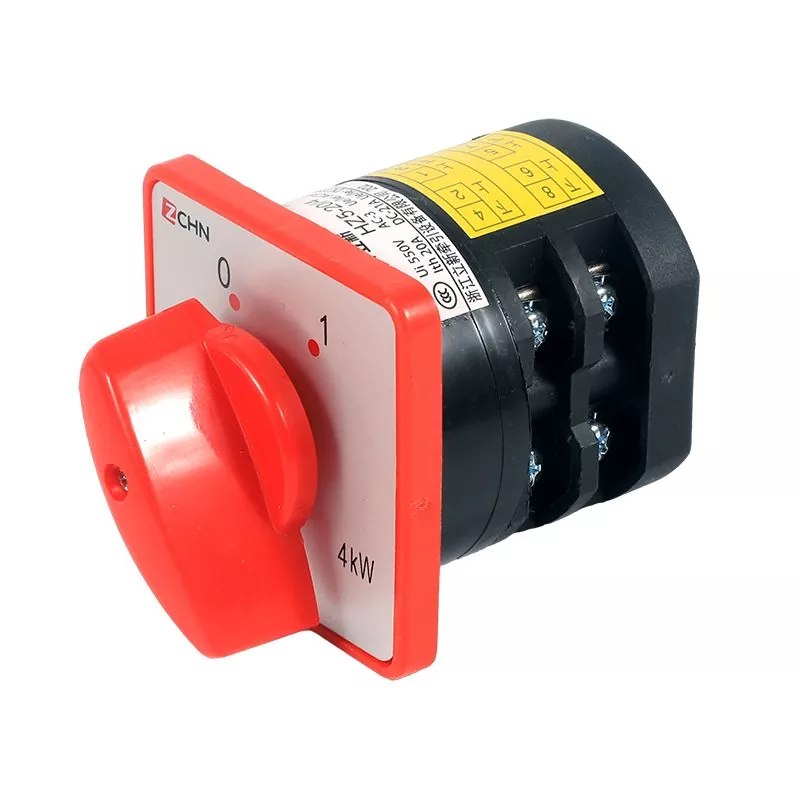

Das Kontaktsystem des Übertragungsschalters besteht aus mehreren statischen Kontaktsitzen, die in die Isolationshülle eingebettet sind und Kontakte in der beweglichen Halterung bewegt werden. Der Bewegungskontakt ist eine Kontaktbrücke mit Doppelbruch -Docking -Typ, die zusammen mit der mit einem Griff befestigten Welle zu verschiedenen Positionen dreht, um die Schaltung zu verbinden oder zu trennen. Der Positionierungsmechanismus verwendet eine Rollerkarten -Ratschenstruktur, die mit unterschiedlichen Grenzteilen ausgestattet ist und die Schalter verschiedener Zahnräder erhalten können. Der Konvertierungsschalter wird aus mehreren Schichten isolierender Schalen zusammengesetzt, die dreidimensional angeordnet werden können, wodurch der Installationsbereich verringert werden kann. Die Struktur ist einfach, kompakt und der Betrieb ist sicher und zuverlässig.

Der Konvertierungsschalter kann aus Schalter mit unterschiedlichen Verbindungsmethoden gemäß den Anforderungen der Schaltung bestehen, um sich an die Anforderungen verschiedener Schaltungen anzupassen. In Kontroll- und Messsystemen kann die Schaltungsumwandlung durch Verwendung eines Konvertierungsschalters erreicht werden. Zum Beispiel das Umschalten der Stromversorgung für elektrische Geräte, das Vorwärts- und Rückwärtsumschalten von Elektromotoren und das Umschalten von Spannung und Strom in Messschaltungen. Das Ersetzen des Messerschalters durch einen Konvertierungsschalter vereinfacht nicht nur den Steuer- oder Messkreis, sondern vermeidet auch Betriebsfehler und reduziert die Anzahl der verwendeten Komponenten.

Der Übertragungsschalter ist eine Entwicklung des Messerschalters, und sein Unterschied besteht darin, dass der Messerschalter in einer vertikalen Ebene bewegt wird, während der Übertragungsschalter in einer horizontalen Ebene -Bewegung dreht und zu einem Multi -Kontakt -Multi -Gang -Schalter verarbeitet werden kann.
