Ein vollständiger Leitfaden zum Kauf universeller Umschaltungsschalter: Vom Prinzip bis zur Auswahl und Anwendung (Teil 3)

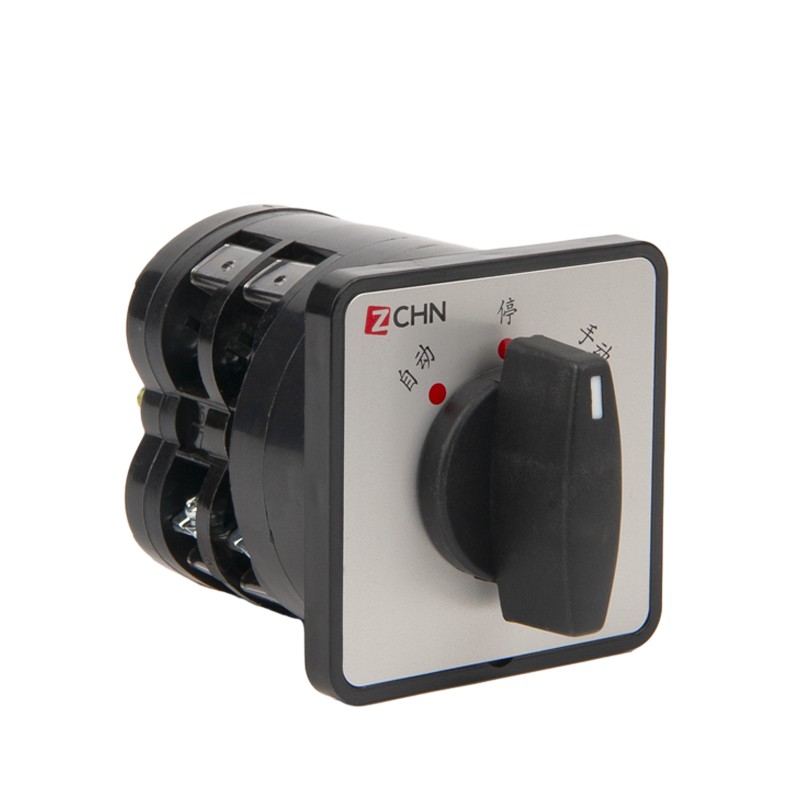

Wichtige technische Parameter von universellen Umstellungsschaltern

Das korrekte Verständnis und Bewertung der technischen Parameter universeller Umschaltschalter ist die Kernverbindung im Auswahlprozess. Diese Parameter bestimmen nicht nur, ob der Schalter die Anwendungsanforderungen erfüllen kann, sondern wirkt sich auch direkt auf die Sicherheit und Zuverlässigkeit des Systems aus. Zu den wichtigsten technischen Parametern der universellen Umschaltschalter gehören elektrische Parameter, mechanische Parameter, Parameter der Umweltanpassbarkeit und andere Aspekte, die umfassend berücksichtigt werden müssen.

Die Nennspannung und der Strom sind die grundlegendsten elektrischen Parameter, die die Lastkapazität des Schalters direkt bestimmen. Verschiedene Reihe von universellenUmschalterunterschiedliche Nennwerte haben. Beispielsweise eignet sich die LW5 -Serie für Schaltungen mit AC 50 Hz, Spannung von bis zu 500 V, DC -Spannung von bis zu 440 V und des vereinbarten Heizstroms 16a. Die LW6 -Serie eignet sich hauptsächlich für Wechselstrom- und Gleichstromkreise mit AC 50Hz, bewertete Arbeitsspannung von bis zu 380 V, DC -Spannung von bis zu 220 V und der Nennstrom beträgt normalerweise 5a oder weniger. Obwohl die LW12-16-Serie auch für Schaltkreise mit AC 50Hz, Spannung 380 V und darunter und DC-Spannung 220 V und darunter geeignet ist, kann sein Nennstrom 16a erreichen und kann drei-Phasen-Eichhörnchen-Käfig-Asynchronmotoren von 5,5 kW und unten direkt kontrollieren. Bei der Auswahl muss sichergestellt werden, dass der Nennwert des Schalters größer oder gleich dem maximal erwarteten Wert in der tatsächlichen Anwendung ist und eine bestimmte Sicherheitsspanne hinterlassen.

Die Erstellung und Bruchkapazität spiegeln die Fähigkeit des Schalters wider, die Schaltung unter abnormalen Bedingungen (wie Kurzschluss) sicher abzuschneiden. Dieser Parameter ist besonders wichtig für Anwendungen wie die Motorsteuerung, da große Überspannungsströme beim Starten des Motors angezeigt werden. Die Erstellung und das Brechen der Kapazität des LW5 -Serienschalters zur Steuerung von Motoren werden normalerweise in einer Tabelle angegeben, und die Benutzer müssen gemäß dem spezifischen Lasttyp auswählen. Im Allgemeinen erfordern Schalter, die für die motorische Steuerung verwendet werden, eine höhere Erstellung und Bruchkapazität als die für die gewöhnliche Linienumwandlung verwendeten Schalter.

Die Betriebsfrequenz ist ein weiterer wichtiger Parameter, der die Anzahl der Vorgänge angibt, die durch den Schalter pro Zeiteinheit zulässig sind. Beispielsweise beträgt die normale Betriebsfrequenz, die durch die LW5 -Serie zulässig ist, 120 -mal/h. Für Anlässe, die häufig einen Betriebsbetrieb erfordern, z. B. die Bedienung des Werkzeugmaschinen- oder Testgeräts, sollten Modelle, die eine höhere Betriebsfrequenz ermöglichen, ausgewählt werden. Andernfalls wird die Lebensdauer des Schalters verkürzt oder sogar zu einem frühen Ausfall führen. Gleichzeitig müssen Anwendungen mit hohen Betriebsfrequenzen auch das Material und die strukturelle Gestaltung der Kontakte berücksichtigen, um eine ausreichende elektrische Lebensdauer zu gewährleisten.

Mechanische Lebensdauer und elektrische Lebensdauer spiegeln direkt die Haltbarkeit und Zuverlässigkeit des Schalters wider. Die mechanische Lebensdauer bezieht sich auf die Anzahl der Vorgänge, die der Schalter ohne Strom standhalten kann, während die elektrische Lebensdauer auf die Anzahl der Operationen unter Nennlast bezieht. Diese beiden Parameter sind normalerweise sehr unterschiedlich. Zum Beispiel beträgt die mechanische Lebensdauer des LW5 -Serienschalters 100 × 10 ° C, während die elektrische Lebensdauer 20 × 10 ° C beträgt. In praktischen Anwendungen wird die Lebensdauer des Schalters auch von vielen Faktoren wie Lasttyp, Umgebungsbedingungen und Betriebsmodus beeinflusst. Daher sollten bei der Auswahl geeignete Margen reserviert werden.

Die Anzahl und Kombination von Kontakten bestimmen die Komplexität der Schaltung, die der Schalter steuern kann. Das Kontaktsystem des UniversalenUmschalterbesteht normalerweise aus mehreren Abschnitten. Beispielsweise hat die LW5-Serie 1-16 Abschnitte zur Auswahl und der Master Control Switch von LW12-16-Serie mit 1-12 Abschnitten mit insgesamt 12 Konfigurationen. Jeder Kontakt kann unterschiedliche Ein-Aus-Kombinationen haben. Durch Überlagern mehrerer Kontakte kann eine komplexe Steuerlogik erreicht werden. Bei der Auswahl ist es erforderlich, die erforderliche Anzahl von Kontakten und die Kombinationsmethode gemäß den tatsächlichen Kontrollanforderungen zu bestimmen, um die funktionalen Anforderungen zu erfüllen und unnötige Komplexität und Kostenerhöhung zu vermeiden.

Der Betriebswinkel und die Positionierungseigenschaften sind wichtige Parameter, die für universelle einzigartig sindUmschalter. Verschiedene Arten von Schalter haben unterschiedliche Betriebswinkel. Zum Beispiel hat die LW26 -Serie 30 °, 45 ° und 90 °. Die Positionierungseigenschaften bestimmen, wie der Griff in verschiedenen Positionen gehalten wird. Zu den allgemeinen Positionierungsmethoden gehören:

- Einzelpunktpositionierung: Der Griff hat nur eine feste Position.

- Mehrpunktpositionierung: Der Griff kann in mehreren Winkeln fixiert werden.

- Selbstaufnahme: Der Griff kehrt nach der Veröffentlichung automatisch in seine ursprüngliche Position zurück.

-Positions- und Selbstauflösungskombination: Einige Positionen werden positioniert und einige Positionen sind selbstauflösend.
