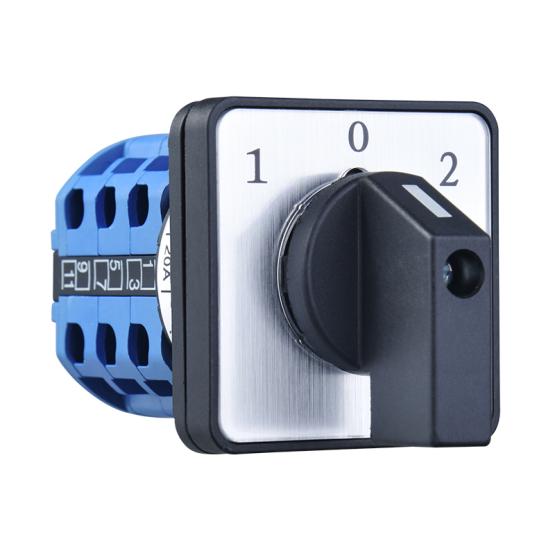

LW26 -Serie Universal Changeover Switch -Produkteinführung

LW26 -Serie UniversalUmschalterist ein hochwertiges Produkt, das auf dem Gebiet der Haushaltsregelung weit verbreitet ist. Es wird von vielen bekannten Elektrounternehmen hergestellt, darunter Changxin Marke, Changjiang Electric und andere Marken. Diese Produktreihe ist zu einem idealen Ersatz für traditionelle Umschaltschalter mit hervorragender Leistung, vielfältigen Funktionen und breitem Anwendbarkeit geworden. Das Folgende ist eine umfassende Einführung in die LW26 -Serie aus mehreren Dimensionen wie technischen Parametern, Produktfunktionen und Anwendungsfeldern.

1. Produktübersicht und grundlegende Parameter

Der universelle Umschalter der LW26-Serie ist eine Mehrzweck-elektrische Kontrollkomponente, die hauptsächlich für elektrische Schaltungen mit AC 50Hz geeignet ist, die Arbeitsspannung mit 440 V und darunter, DC-Spannung 240 V und darunter und einen Nennstrom von 10A bis 160A. Das Produkt entspricht inländische und internationale Standards wie GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, und einige Modelle haben auch die US-UL-Zertifizierung überschritten und haben Anspruch auf den Zugang zum internationalen Markt.

Diese Produktreihe verfügt über vollständige Spezifikationen, und die aktuellen Ebenen umfassen 10A, 20A, 25A, 32A, 63A, 125A und 160A, die den Kontrollanforderungen verschiedener Leistungslasten entsprechen können. Die Nenndämmspannung erreicht 660 V mit einer guten elektrischen Isolationsleistung. Die mechanische Lebensdauer kann das 0,1 × 10 ° C -mal erreichen, die elektrische Lebensdauer beträgt das 0,03 × 10 ° C und die Betriebsfrequenz 120 -mal pro Stunde, was für Anlässe geeignet ist, bei denen die Schaltung nicht häufig angeschlossen oder getrennt ist.

2. Produktmerkmale und Designvorteile

Der Transfer Switch der LW26 -Serie verfügt über viele herausragende Designfunktionen und Leistungsvorteile:

1. Kompaktstruktur und geringe Größe: Das optimierte Design verringert die Produktgröße und sorgt für die Leistung und erleichtert es einfach, in einem begrenzten Raum zu installieren. Die Panelgröße hat verschiedene Spezifikationen wie 30 × 30 mm, 48 × 48 mm, 64 × 64 mm usw. abhängig vom Modell.

2. Fingerschutzsicherheitsdesign: Die vier Switches LW26-10, LW26-20, LW26-25 und LW26-32F sind speziell mit der Fingerschutzfunktion ausgelegt, um die Finger effektiv daran zu hindern, lebende Live-Teile während des Betriebs zu berühren und die Sicherheit des Gebrauchs zu verbessern.

3. Flexibler Betriebsmodus: Der Produktumwandlungsbetrieb ist flexibel und bietet eine Vielzahl von Grifftypen und Betriebswinkeln. Einige Modelle können mit Schutzschalen mit einem Schutzniveau von IP65 ausgestattet werden, was für die Verwendung in harten Umgebungen geeignet ist.

4. Design mit hoher Zuverlässigkeit: Die Materialauswahl ist exquisit, die Isolationsleistung ist gut und das Kontaktsystem verwendet hochwertige Materialien, um eine langfristige Zuverlässigkeit zu gewährleisten. Das Erscheinungsbild ist neu und erfüllt die ästhetischen Bedürfnisse moderner Industriegeräte.

5. Multifunktionale Derivatmodelle: Die Reihe der Derivatprodukte umfassen Vorhängeschlossschalter und verdeckte Schleuderschalter (63a und unten), die als Stromausfallschalter für wichtige Geräte verwendet werden können, um eine Fehloperation zu verhindern und den Betrieb des nicht autorisierten Personals zu steuern.

3. Technische Parameter

Die LW26 -Serie verfügt über reichhaltige und umfassende technische Parameter, und verschiedene Modelle sind für verschiedene Anwendungsszenarien optimiert:

(1) Stromtransportkapazität:

-AC-21A/AC-22A-Anwendungen: 10a bis 150a

- AC-23A-Anwendungen: 7,5a bis 135a

- AC-3-Anwendungen (Motorsteuerung): 5,5a bis 95a

- AC-4-Anwendungen (JOG-Steuerung): 1,75a bis 55a

(2) Kontrollkraftbereich:

-AC-23A: 1,8 kW bis 75 kW (dreiphasige)

-AC-3: 1,5 kW bis 37 kW (dreiphasige)

-AC-4: 0,37 kW bis 15 kW (dreiphasige)

(3) Diversität der Installationsgröße:

- In quadratischen und rechteckigen Panelformen erhältlich

- Der Abstand des Installationslochs reicht von 20 mm bis 68 mm

- Die externe Dicke reicht von 28 mm und 88 mm

(4) Spezielle Umweltanpassungsfähigkeit:

- Arbeitsumgebungstemperatur: -5 ℃ bis +40 ℃

- Die Durchschnittstemperatur innerhalb von 24 Stunden überschreitet +35 ℃ nicht

- Die Höhe überschreitet 2000 Meter nicht

- muss in einer sauberen Umgebung verwendet werden

4. Hauptantragsbereiche

Aufgrund seiner hervorragenden Leistung und breiten Anpassungsfähigkeit die LW26 -Serie UniversalUmschalterwird in vielen Bereichen häufig verwendet:

(1) Industriekontrollfeld:

- Als Schaltungssteuerschalter kann das Umschalten verschiedener Schaltungszustände realisieren

- Testausrüstungsschalter, der für die Auswahl und das Umschalten von Testschaltungen verwendet wird

- Motorsteuerungsschalter, direkt steuern die Start, Stopp und Umkehrung kleiner Strommotoren

(2) Feldsystemfeld:

- Fernbedienungsschalter von Stromverteilungsgeräten

- Stromschaltgerät, die die Konvertierung von Haupt- und Standby -Netzteilen realisieren

- Phasenänderungsmessungskontrolle von elektrischen Messinstrumenten

(3) Spezialausrüstung Feld:

- Wechselschalter für elektrische Schweißmaschinen sind einige Modelle besonders für Schweißmaschinenanwendungen geeignet

- Maschinenmaschinensteuerungskreis, die das Umschalten verschiedener Betriebsmodi erkennen

- Servosystemsteuerung, verwendet für Signalschalten und Kombination

(4) Sicherheitskritisches Feld:

- Stromausfallschalter für wichtige Geräte (mithilfe des Ableitungsmodells für Vorhängeschlosstyp oder versteckter Sperrtyp)

-Explosionssichere Umgebungsanwendung (Spezialmodell mit explosionssicherer Welle)

- Kritische Geräte, die das nicht autorisierte Personal am Betrieb verhindern müssen

5. Modellersatz und Marktpositionierung

Die LW26 -Serie als neues ideales Ersatzprodukt kann viele vorhandene traditionelle Switch -Modelle in China ersetzen, darunter:

- LW2, LW5, LW6, LW8, LW12, Universal Conversion Switches der LW15 -Serie

- HZ5, HZ10, HZ12 -Kombinationsschalter der Serie der HZ12 -Serie

- Konvertierungsschalte ein paar importierte Geräte

Diese Produktreihe wird von vielen Unternehmen produziert, darunter die von Wenzhou Changjiang Electric Switch Factory produzierte Changxin -Marke LW26 -Serie und wird von den Herstellern des inländischen Schweißmaschinenherstellers bei exportierten Schweißmaschinenprodukten häufig verwendet. Zhejiang Fulu Explosion-Proof Technology Co., Ltd., hat auch ein explosionssicheres Modell mit explosionssicherer Welle auf den Markt gebracht, das für gefährliche Umgebungen geeignet ist.

6. Auswahlhandbuch

In praktischen Anwendungen sollten die folgenden Faktoren bei der Auswahl der LW26 -Serie berücksichtigt werden:

(1) Wählen Sie das entsprechende Modell aus

(2) Betriebsfrequenzanforderungen: Für Anlässe, für die häufiger Betrieb erforderlich ist, sollte ein Modell mit einer längeren Betriebsdauer ausgewählt werden

(3) Sicherheitsschutzanforderungen: Wählen Sie ein abschließbares Modell für Anlässe, die eine Fehloperation verhindern müssen. Wählen Sie ein fingergeschütztes Modell für Anlässe mit dem Risiko eines elektrischen Schocks aus

(4) Umgebungsbedingungen: Wählen Sie ein IP65 -Schutzmodell für feuchte und staubige Umgebungen aus; Wählen Sie ein flammenprofetes Modell für explosionssichere Umgebungen aus

(5) Einschränkungen für Installationsräume: Wählen Sie die entsprechende Größen und Dicke der Bedienfelder basierend auf dem verfügbaren Speicherplatz aus

(6) Kontrollkomplexität: Wählen Sie die Anzahl der Kontaktknoten und Kombinationsmethoden basierend auf der Anzahl der zu kontrollierten Schaltungen aus

Die LW26 -Serie ist im Bereich der industriellen Kontrolle mit ihrer umfassenden Leistung, verschiedenen Modellen und einer breiten Anwendbarkeit zu einer wichtigen Wahl geworden. Egal, ob es sichUmschalterkann zuverlässige und flexible Lösungen liefern.
