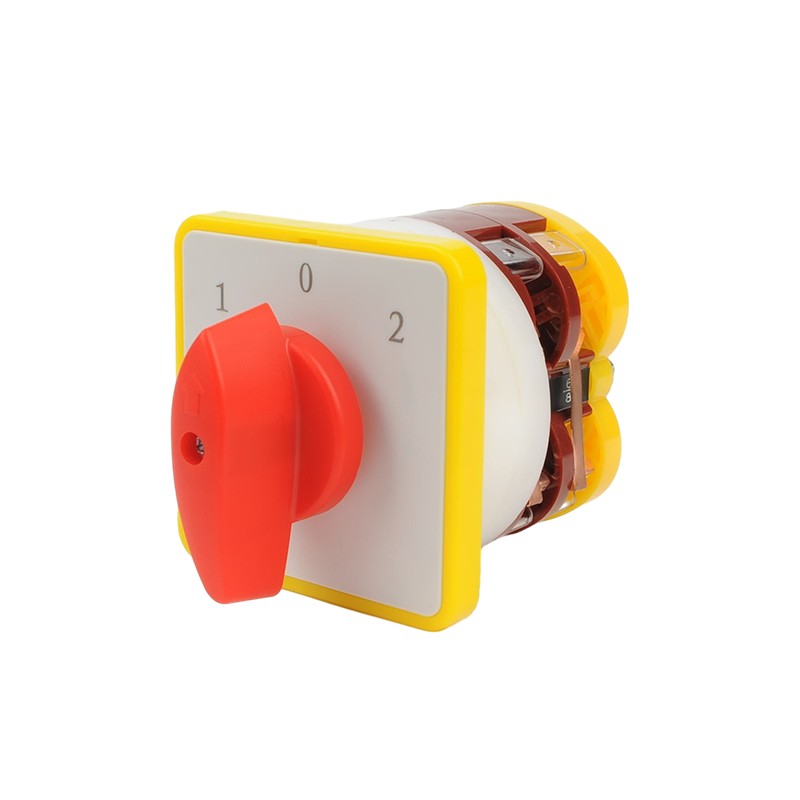

Umfassende Einführung in die LW5 -Serie Universal Changeover Switches

LW5 -Serie UniversalUmschaltersind eines der am häufigsten verwendeten Umstellungsschalterprodukte im elektrischen Kontrollfeld Chinas. Sie werden von vielen bekannten Elektrounternehmen hergestellt, darunter Delixi, Tianneg und andere Marken. Diese Produktreihe ist zu einer idealen Wahl für die Umwandlung des elektrischen Steuerkreises und für die geringe Stromsteuerung mit zuverlässiger Struktur, unterschiedlicher Funktionen und hoher Kostenleistung. Das Folgende ist eine umfassende Einführung in die LW5 -Serie aus mehreren Dimensionen wie Produktübersicht, technischen Parametern, Modellklassifizierung und Anwendungsfeldern.

1. Produktübersicht und grundlegende Funktionen

LW5 -Serie UniversalUmschaltersind Mehrzweck-Elektrogeräte für Master-Steuerelemente, die hauptsächlich in Schaltungen mit AC 50Hz, Nennspannung von bis zu 500 V und DC-Spannung bis zu 440 V verwendet werden. Nach verschiedenen Verwendungen können sie in zwei Kategorien unterteilt werden:

(1) Master -Steuerungsumschalter: Wird zur Umwandlung elektrischer Steuerschaltungen verwendet.

(2) Umstellungsschalter für Motorsteuerung: Kann dreiphasige Eichhörnchen-Käfig-Asynchronmotoren von 5,5 kW und darunter direkt steuern.

Diese Produktreihe übernimmt modulares Design, und die Anzahl der Kontaktsystemabschnitte kann von 1 bis 16 flexibel konfiguriert werden, um die Kontrollanforderungen unterschiedlicher Komplexität zu erfüllen. Der Betriebsmodus ist in zwei Typen unterteilt: Positionierungstyp und Selbsteinlagerungstyp, und das Erscheinungsbild des Stellantriebs ist im Typ des Ballgriffs und des Knopftyps erhältlich. Das Schutzformular enthält offene Typ- und Schutztypen (IP40), um die unterschiedlichen Anforderungen an die Installationsumgebung zu erfüllen.

2. technische Kernparameter und Leistungsindikatoren

(1) Elektrische Parameter:

- Bewertungsdämmspannung: 500 V

- Bewertungsspannung:

AC: 500 V und unten

DC: 440V und unten

- herkömmlicher Heizstrom: 16a

.

(2) Mechanische Eigenschaften:

- Mechanisches Leben: Mehr als 1 Million Mal

- Elektrisches Leben: Mehr als 200.000 Mal

- Betriebsfrequenz:

* Arbeitssystem für intermittierendes Zyklus: 300 Mal/Stunde

* Achtstündiges Arbeitssystem

(3) Strukturparameter:

- Anzahl der Kontaktsystemabschnitte: 1-16 Abschnitte

- Anzahl der Kontakte pro Abschnitt: Doppelpausekontaktgruppe

- Installationsmethode: Panel -Installation

- Abmessungen: variiert je nach Anzahl der Abschnitte und Betriebsmodus

3. Produktmodellanalyse und Klassifizierung

Die Model -Namensregeln der LW5 -Serie enthalten reichhaltige Informationen. Nehmen Sie LW5-16/5.5N3 als Beispiel:

- LW5: Produktreihe

- 16: herkömmlicher thermischer Strom 16a

- 5.5n: Kann 5,5 kW -Motor und reversibler Umwandlung (n) steuern.

- 3: 3-Section-Kontakt

Nach verschiedenen Klassifizierungsmethoden kann die LW5 -Serie unterteilt werden in:

(1) nach dem Zweck:

- Master Control (Codes wie Q1, Q2)

.

(2) Gemäß dem Betriebsmodus:

- Positionierungstyp (Griff bleibt in der Betriebsposition)

- Selbsterresettungstyp (Handle automatisch zur ursprünglichen Position zurückgekehrt)

(3) Nach dem Erscheinen des Aktuators:

- Kugelgriffstyp

- Knopftyp

(4) gemäß der Schutzform:

- Offener Typ

- Schutztyp (IP40)

4. Typische Anwendungsbereiche

Der universelle Umschalter der LW5 -Serie wird in den folgenden Feldern aufgrund ihrer flexiblen und zuverlässigen Eigenschaften häufig verwendet:

(1) Industriekontrollfeld:

- Umwandlung von elektrischen Kontrollschaltungen

- Direkte Kontrolle kleiner Strommotoren (Start, Stopp, reversible Umwandlung, Geschwindigkeitsänderung usw.)

- Maschinenmaschinensteuerungsschaltung

- Testausrüstungschalter

(2) Feldsystemfeld:

- Fernbedienungsschalter von Stromverteilungsgeräten

- Phasenmessungskontrolle von elektrischen Messinstrumenten

- Stromschaltgerät

(3) Elektrisches Feld bauen:

- Beleuchtungssteuerungssystem

- Lüftungsausrüstungskontrolle

- Aufzugssteuerungssystem

5. Spezielle Modelle und Derivatserien

Zusätzlich zu Standardmodellen enthält die LW5 -Serie auch einige spezielle Modelle und derivative Serien:

(1) Explosionssicheres LW5:

- anwendbar auf explosive Gasumgebungszone 1 und Zone 2

- Explosionssicheres Zeichen: Exdbebiict6GB

- Schutzstufe: IP65/IP66

- Bewertungsstrom: 10a-20a

- weit verbreitet an gefährlichen Orten wie Erdöl-, Chemikalie- und Pharmaindustrie

(2) Schutzverkehrsumwandlungsschalter LW5-16/5,5N3:

- Wohnschutzniveau IP40

- speziell für die reversible Kontrolle von Motoren verwendet

- Herkömmlicher geschlossener Heizstrom 16a

(3) Modell mit Vorhängeschlossfunktion:

- Nicht autorisierter Betrieb verhindern

- Wird zur Stromversorgung wichtiger Ausrüstung verwendet

6. Auswahl- und Installationshandbuch

(1) Auswahlpunkte:

- Wählen Sie den Nennwert gemäß dem Lasttyp (resistiv/induktiv) und Stromgröße aus

- Wählen Sie die Anzahl der Kontaktabschnitte gemäß der Kontrollkomplexität aus

- Wählen Sie den Handlungsart gemäß den Betriebsgewohnheiten aus

- Wählen Sie die Schutzstufe gemäß den Umgebungsbedingungen aus

(2) Vorsichtsmaßnahmen für Installation:

- Öffnen Sie das Loch streng gemäß der Produktgröße

- Die Kabelklemmen sollten fest miteinander verbunden sein

- Vermeiden Sie die Verwendung in feuchten, staubigen oder ätzenden Umgebungen

- Überprüfen Sie regelmäßig den Kontaktstatus und den Betriebsmechanismus Flexibilität

(3) Wartungsempfehlungen:

- Reinigen Sie die Kontakte regelmäßig

- Überprüfen Sie, ob der Betriebsmechanismus flexibel ist

- Schalter, die lange nicht verwendet werden, sollten mehrmals regelmäßig betrieben werden

Die LW5 -Serie UniversalUmschalterist zu einem klassischen Produkt im Bereich des Haushalts für elektrische Steuerung geworden, wobei er ausgereiftem Design, zuverlässiger Leistung und wirtschaftlichem Preis ist. Unabhängig davon, ob es sich um eine einfache Leitungsumwandlung oder eine Motorsteuerung mit geringer Leistung handelt, kann die LW5-Serie eine geeignete Lösung bieten. Durch eine angemessene Auswahl und die korrekte Installation und Verwendung können die Leistungsvorteile voll genutzt werden, um eine zuverlässige Betriebsgarantie für verschiedene elektrische Steuerungssysteme zu gewährleisten.
