Umfassende Einführung des Universal Changeover -Switchs der LW30 -Serie

LW30 -Serie UniversalUmschalterist ein Hochleistungsprodukt, das im Chinas elektrischen Kontrollfeld weit verbreitet ist. Es wird von vielen bekannten Elektrounternehmen hergestellt, darunter Changxin Marke, Changjiang Electric und andere Marken. Mit seiner kompakten Struktur, unterschiedlichen Funktionen und zuverlässigen Leistung ist diese Produktreihe zu einer idealen Wahl für Lüftungsgeräte, Klimaanlagen und Wasserpumpensteuerung. Das Folgende ist eine umfassende Einführung in die LW30 -Serie aus mehreren Dimensionen wie technischen Parametern, Produktfunktionen und Anwendungsfeldern.

1. Produktübersicht und grundlegende Parameter

LW30 -Serie UniversalUmschalterist eine Mehrzweck-elektrische Kontrollkomponente, die hauptsächlich für elektrische Schaltkreise mit AC 50Hz, bewertete Arbeitsspannung unter 440 V, DC-Spannung unter 240 V und einen Nennstrom von 20a bis 100a geeignet ist. Das Produkt entspricht dem National Standard GB14048.3 und dem Internationalen Standard IEC60947-3 und weist eine gute Markterkennung und internationale Kompatibilität auf.

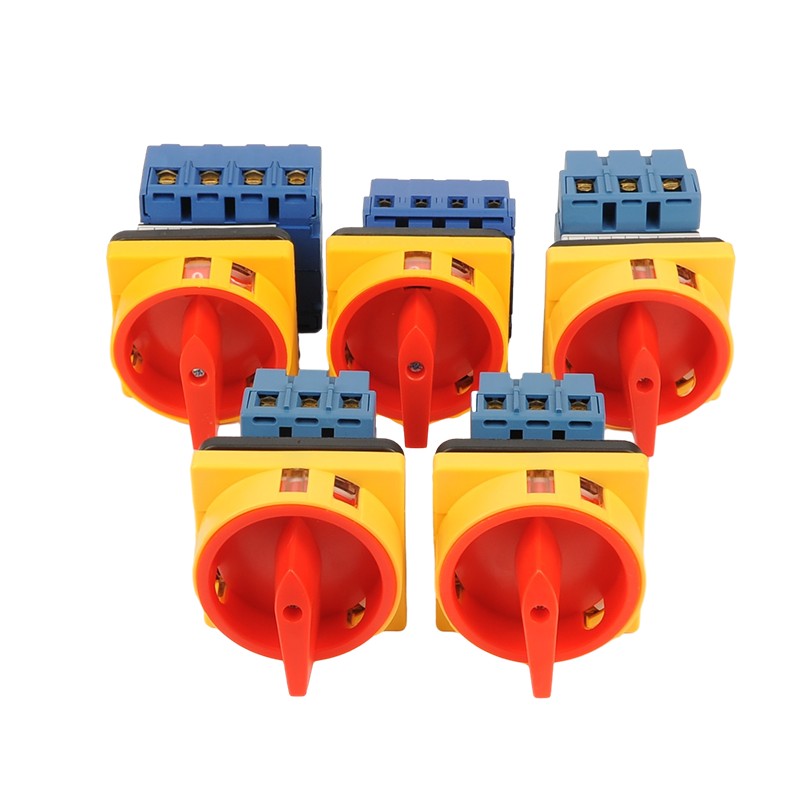

Umschalter

Diese Produktreihe verfügt über eine umfassende Spektrum von Spezifikationen, einschließlich der aktuellen Ebenen von 20A, 25A, 32A, 40A, 63A, 80A und 100A, die den Kontrollanforderungen verschiedener Stromlasten entsprechen können. Die Nenndämmspannung erreicht 690 V mit einer guten elektrischen Isolationsleistung. Das Produkt nimmt ein modulares Design an, und andere Kontaktblöcke können zum 3-poligen Standardblock hinzugefügt werden, ohne den gesamten Schalter entfernen zu müssen, was den Komfort der Installation und Wartung erheblich verbessert.

2. Produktmerkmale und Designvorteile

Die LW30 -Serie UmschalterSie haben viele herausragende Designfunktionen und Leistungsvorteile:

(1) Kompaktstruktur und geringe Größe: Das optimierte Design reduziert die Produktgröße und sorgt für die Leistung und erleichtert es einfach, in einem begrenzten Raum zu installieren. Die Panelgröße hat verschiedene Spezifikationen wie 64 × 64 mm, abhängig vom Modell.

(2) Sicherheitsdesign des Fingerschutzes: Die Funktion des Fingerschutzes ist speziell ausgelegt, um den Fingern effektiv daran zu hindern, lebende lebende Teile während des Betriebs zu berühren, wodurch die Sicherheit des Gebrauchs verbessert wird.

.

(4) Flexibler Betriebsmodus: Der Produktumwandlungsbetrieb ist flexibel und bietet eine Vielzahl von Installationsoptionen, einschließlich der Montage der Panel, der Basismontage, der Einlochmontage und der Basismontage mit Türschloss usw.

(5) Konstruktion mit hoher Zuverlässigkeit: Die Materialauswahl ist exquisit, die Isolationsleistung ist gut und das Kontaktsystem verwendet hochwertige Materialien, um eine langfristige Zuverlässigkeit zu gewährleisten.

(6) Modulare Expansionsfähigkeit: Mit dem modularen Design können zusätzliche Kontaktblöcke hinzugefügt werden, ohne den Schalter zu destieren, was die Systemexpansion und Funktionsanpassung erleichtert.

3. Technische Parameter

Die LW30 -Serie verfügt über umfangreiche und umfassende technische Parameter, und verschiedene Modelle sind für verschiedene Anwendungsszenarien optimiert:

(1) Elektrische Parameter bewertet:

- Bewertungsdämmspannung: 690 V

- Nennbetriebsspannung: AC 440V, DC 240 V

- Bewertet Wärmestrom (ith): 20a bis 100a

- Bewertungsstrom (LE): 240 V/440 V

(2) Belastungskapazität:

- AC-21A-Anwendung: 20a bis 100a

- AC-22A-Anwendung: 20a bis 100a

- AC-23A-Anwendung: 15a bis 70a (entsprechend Power 4KW bis 37 kW)

- AC-3-Anwendung (Motorsteuerung): 11,7a bis 57a (entsprechend Power 3kW bis 30 kW)

(3) Mechanische Eigenschaften:

- Betriebsfrequenz: 120 Mal/Stunde

- Mechanische Lebensdauer: 0,1 × 10 ° C -mal

- Elektrische Lebensdauer: 0,03 × 10 ° C -mal

(4) Installationsabmessungen:

- Abmessungen für die Installationsmodellmodell: 64 × 42 × 54 mm bis 64 × 70 × 80 mm

- Installationslochabstand: 48 × 48 mm

- Installationslochdurchmesser: φ10 mm oder φ4.2mm

(5) Anpassungsfähigkeit der Umwelt:

- Arbeitsumgebungstemperatur: -5 ℃ bis +40 ℃

- Die Durchschnittstemperatur innerhalb von 24 Stunden überschreitet +35 ℃ nicht

- Die Höhe überschreitet 2000 Meter nicht

4. Hauptantragsbereiche

Die LW30 -Serie UniversalUmschalterwird in vielen Bereichen aufgrund seiner hervorragenden Leistung und breiten Anpassungsfähigkeit häufig verwendet:

(1) HLK -System:

- Hauptschaltersteuerung der Belüftungsgeräte

- Moduswechsel des Klimaanlagensystems

- Starten und stoppen Sie die Kontrolle des Wasserpumpensystems

(2) Industriekontrollfeld:

- Direkte Kontrolle des Wechselstrommotors mit kleinem Kapazität (maximal 37 kW)

- Testausrüstungsschalter für die Auswahl und das Umschalten von Testschaltungen

- Phasenänderungsmessungskontrolle von elektrischen Messinstrumenten

(3) Stromverteilungssystem:

- Fernbedienungsschalter von Stromverteilungsgeräten

- Stromschaltgerät, um die Umwandlung von Haupt- und Standby -Netzteil zu realisieren

- Schaltungssteuerungsschalter, um das Umschalten verschiedener Schaltungszustände zu realisieren

(4) Spezialanmeldungen:

- Modelle mit Türschlössern können zur Stromversorgung wichtiger Ausrüstung verwendet werden

- Schutzmodelle eignen sich für Anlässe mit bestimmten Schutzanforderungen

- Steuerung und Umstellung von Gleichstromkreisen

5. Modellklassifizierungs- und Auswahlhandbuch

Die LW30 -Serie kann gemäß der aktuellen Ebene und der Installationsmethode in mehrere Modelle unterteilt werden. Benutzer können entsprechend den tatsächlichen Bedürfnissen wählen:

(1) Nach aktueller Ebene auswählen:

-Kleine aktuelle Anwendung (20A-32A): LW30-20, LW30-25, LW30-32

-Antrag auf mittlerer Strom (40a-63a): LW30-40, LW30-63

-Große aktuelle Anwendung (80A-100A): LW30-80, LW30-100

(2) Wählen Sie nach Installationsmethode:

- Panel Montage -Typ: Geeignet für die Stoffschrank -Panel -Montage

- Basismontagentyp: Kann auf einer 35 -mm -Standardschiene installiert werden

- Einloch -Montagetyp: Geeignet für Anlässe mit begrenztem Platz

- Basismontagentyp mit Türschlos

(3) Wählen Sie nach Spezialfunktion:

- Standardtyp: Erfüllt grundlegende Kontrollanforderungen

- Schutztyp: mit einer Schutzabdeckung, geeignet für harte Umgebungen

- abschließbarer Typ: Ausgestattet mit einem Vorhängeschlossmechanismus, um einen unbefugten Betrieb zu verhindern

6. Vorsichtsmaßnahmen für die Installation und Verwendung

Um den sicheren und zuverlässigen Betrieb der Umstellungsschalter der LW30 -Serie zu gewährleisten, sollten die folgenden Vorsichtsmaßnahmen während der Installation und Verwendung getroffen werden:

(1) Inspektion vor der Installation:

- Bestätigen Sie, dass das Switch -Modell mit der Last übereinstimmt

- Überprüfen Sie, ob das Erscheinungsbild des Schalters intakt ist und ob der Betriebsmechanismus flexibel ist

- Überprüfen Sie, ob die elektrischen Parameter den Systemanforderungen entsprechen

(2) Installationsanforderungen:

- Offene Löcher ausschließlich nach Produktabmessungen

- Stellen Sie sicher, dass die Installationsoberfläche flach ist, um Spannungskonzentration zu vermeiden

- Die Kabelklemmen sollten fest miteinander verbunden sein, um lockere Verbindungen zu vermeiden

(3) Umgebung verwenden:

- Vermeiden Sie die Verwendung in feuchten, staubigen oder ätzenden Umgebungen

- Die Umgebungstemperatur sollte den angegebenen Bereich des Produkts nicht überschreiten

- Überprüfen Sie den Switch -Status regelmäßig und reinigen Sie den Staub rechtzeitig

(4) Wartung:

- Überprüfen Sie den Kontaktstatus regelmäßig und reinigen Sie die Kontakte gegebenenfalls

- Überprüfen Sie, ob der Betriebsmechanismus flexibel ist, und fügen Sie bei Bedarf Schmiermittel hinzu

- Schalter, die lange nicht verwendet werden, sollten mehrmals regelmäßig betrieben werden, um die Flexibilität des Mechanismus aufrechtzuerhalten

Die LW30 -Serie UniversalUmschalterist zu einer wichtigen Wahl im Bereich der industriellen Kontrolle geworden, wobei seine umfassende Leistung, verschiedene Modelle und die breite Anwendbarkeit. Unabhängig davon, ob es sich um ein traditionelles elektrisches Steuerungssystem oder ein modernes Automatisierungssystem handelt, kann die LW30 -Serie zuverlässige und flexible Lösungen bieten. Durch eine angemessene Auswahl und die korrekte Installation und Verwendung können die Leistungsvorteile vollständig genutzt werden, um sichere und zuverlässige Betriebsgarantien für verschiedene elektrische Steuerungssysteme zu gewährleisten.
